Revisionsklappen aus Gipskarton ermöglichen den Zugang zu Leitungen, Ventilen, Verteilern und anderen technischen Einbauten hinter einer Trockenbau-Wand oder -Decke. Die sichtbare Einlage besteht häufig aus derselben Gipskartonplatte wie die umgebende Fläche. Dadurch lässt sich die Revisionsöffnung optisch unauffällig in die Wand oder Decke integrieren.
In der Praxis wird jedoch meist nicht die komplette Revisionsklappe frei aus einzelnen Profilen hergestellt. Stattdessen kommt ein passender Revisionsrahmen mit herausnehmbarem oder aufklappbarem Klappenelement zum Einsatz. Die Gipskartoneinlage wird präzise zugeschnitten, in den Rahmen eingesetzt und anschließend gemeinsam mit der Fläche verspachtelt.
Was ist eine Revisionsklappe aus Gipskarton?
Eine Revisionsklappe ist ein verschließbarer Zugang zu Installationen innerhalb einer Trockenbaukonstruktion. Sie ermöglicht Wartungs- und Reparaturarbeiten, ohne dass die Wand oder Decke später aufgebrochen werden muss.
Typische Einsatzbereiche sind:
- Absperrventile
- Wasser- und Heizungsleitungen
- Elektroverteiler
- Anschlussdosen
- Lüftungsklappen
- Filter und technische Komponenten
- Revisionsschächte
- Vorwandinstallationen
- abgehängte Decken
Die Klappe besteht in der Regel aus einem Metallrahmen und einem beweglichen oder herausnehmbaren Innenteil. Dieses Innenteil erhält eine passende Gipskartoneinlage. Dadurch bleibt nach der Oberflächenbearbeitung meist nur eine schmale umlaufende Fuge sichtbar.
Welche Arten von Revisionsklappen gibt es?
Die Auswahl richtet sich nach Einsatzort, Größe und technischen Anforderungen.
Herausnehmbare Revisionsklappen
Bei dieser Variante wird das Klappenelement vollständig aus dem Rahmen genommen. Sie eignet sich für Wartungsstellen, die nur gelegentlich geöffnet werden.

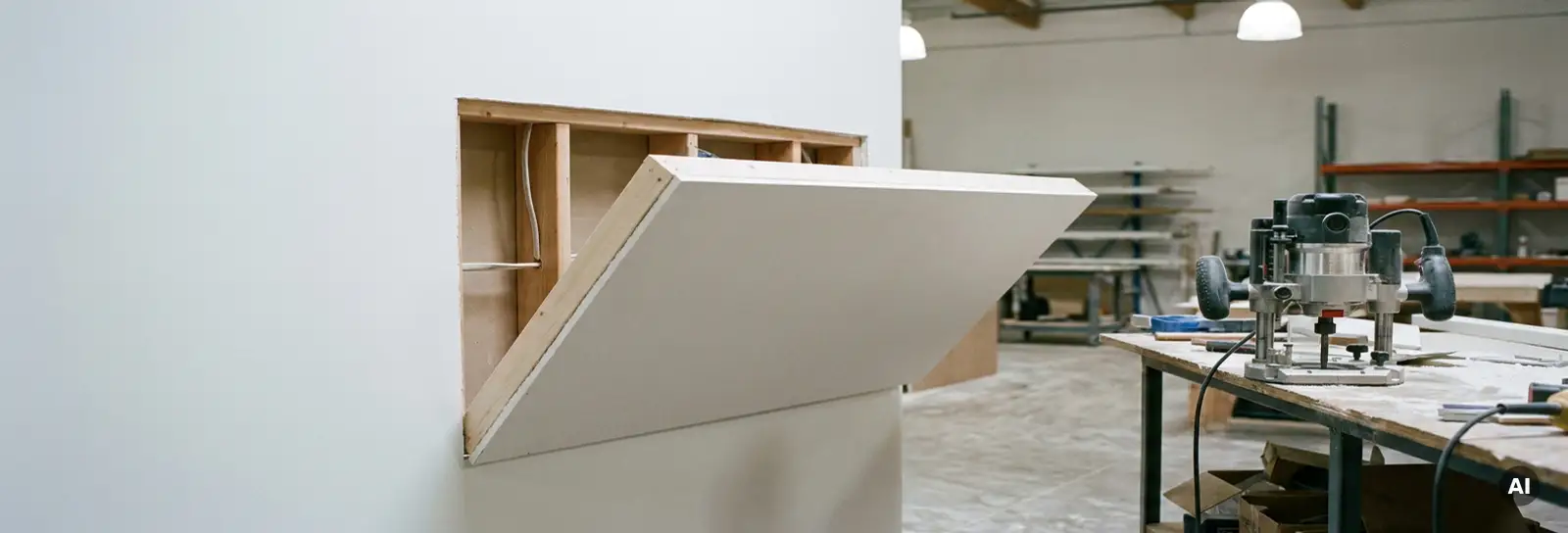

Revisionsklappen mit Scharnier
Das Klappenelement bleibt über ein Scharnier mit dem Rahmen verbunden. Dadurch lässt es sich komfortabel öffnen und schließen.
Revisionsklappen mit Druckverschluss
Ein Druckverschluss ermöglicht eine weitgehend verdeckte Öffnung. Durch leichten Druck löst sich der Verschluss und die Klappe kann geöffnet werden.
Revisionsklappen mit Magnetverschluss
Magnete halten das Klappenelement im Rahmen. Diese Lösung eignet sich vor allem für kleinere, leichte Elemente, sofern das verwendete System dafür ausgelegt ist.
Revisionsklappen für besondere Anforderungen
Für Brand-, Schall-, Feuchte- oder Luftdichtheitsanforderungen gibt es speziell geprüfte Revisionsklappen.
In diesen Bereichen darf nicht einfach ein beliebiger Rahmen mit einer selbst zugeschnittenen Platte kombiniert werden. Die Revisionsöffnung muss zum nachgewiesenen Wand- oder Deckensystem passen.
Welche Materialien werden für Revisionsklappen aus Gipskarton benötigt?
Die genaue Materialauswahl hängt vom verwendeten Revisionsrahmen und vom Aufbau der Trockenbaukonstruktion ab.
Typischerweise werden benötigt:
- geeigneter Revisionsrahmen
- passende Gipskartonplatte
- zusätzliche Profile für einen stabilen Wechsel
- Schnellbauschrauben
- geeignete Befestigungsmittel
- Fugenspachtel
- Bewehrungsstreifen, falls das System sie vorsieht
- Grundierung
- Oberflächenmaterial
Je nach Einsatzbereich kommen unterschiedliche Platten infrage:
- Standard-Gipskartonplatten für trockene Innenbereiche
- imprägnierte Platten für feuchtebeanspruchte Räume
- Feuerschutzplatten innerhalb geprüfter Brandschutzsysteme
- Gipsfaser- oder andere Systemplatten bei besonderen Anforderungen
Die Plattenart der Einlage sollte zum umgebenden Wand- oder Deckenaufbau passen.
Welche Werkzeuge braucht man für eine Revisionsklappe?
Für den Einbau und die Bearbeitung werden je nach Ausführung folgende Werkzeuge benötigt:
- Maßband oder Lasermessgerät
- Winkel
- Wasserwaage
- Markierungswerkzeug
- Cuttermesser
- Trockenbausäge
- Stichsäge
- Akkuschrauber
- Blechschere
- Spachtelwerkzeuge
- Schleifwerkzeuge
- geeignete Absaugtechnik
Bei einzelnen geraden Zuschnitten reicht häufig ein Cuttermesser oder eine Trockenbausäge aus.
Wer regelmäßig mehrere Revisionsklappen oder wiederkehrende Formate vorbereitet, kann mit einem Fräs- und Sägesystem gleichmäßigere Ausschnitte und Einlagen herstellen. Feste Anschläge reduzieren dabei das erneute Messen und Anzeichnen.
Wie plant man eine Revisionsklappe richtig?
Die Revisionsöffnung muss nicht nur optisch passen. Sie muss vor allem einen ausreichenden Zugang zur dahinterliegenden Technik bieten.
Vor dem Einbau sollten deshalb folgende Fragen geklärt werden:
- Welches Bauteil muss erreichbar bleiben?
- Welche Arbeiten müssen durch die Öffnung möglich sein?
- Wie groß muss der freie Zugang dafür sein?
- In welche Richtung soll die Klappe öffnen?
- Befinden sich Profile oder Leitungen im Bereich der Öffnung?
- Muss der Rahmen zusätzlich abgestützt werden?
- Bestehen Anforderungen an Brand-, Schall- oder Feuchteschutz?
- Soll die Klappe in einer Wand oder Decke eingebaut werden?
- Ist ausreichend Platz zum Herausnehmen oder Aufschwenken vorhanden?
- Wie wird die Position später dokumentiert?
Eine kleine Öffnung reicht möglicherweise für eine Sichtkontrolle. Für Wartung, Werkzeuggebrauch oder den Austausch von Bauteilen kann jedoch eine deutlich größere Revisionsklappe erforderlich sein.
Deshalb sollte die Größe nach dem tatsächlichen Wartungsbedarf gewählt werden und nicht allein nach optischen Gesichtspunkten.
Welche Maße sind bei Revisionsklappen üblich?
Revisionsklappen sind in vielen Standardgrößen erhältlich. Häufig verwendete Formate beginnen bei kleinen Öffnungen und reichen bis zu großflächigen Wartungszugängen.
Die richtige Größe hängt jedoch von der jeweiligen Installation ab.
Kleine Revisionsklappen eignen sich beispielsweise für:
- einzelne Ventile
- kleine Anschlussstellen
- Sichtkontrollen
Größere Revisionsklappen werden benötigt für:
- Verteiler
- Lüftungskomponenten
- mehrere Armaturen
- technische Einbauten
- Wartungsarbeiten mit Werkzeug
- den Austausch von Bauteilen
Maßgeblich ist immer die freie nutzbare Öffnung. Das Außenmaß des Rahmens und das tatsächliche Durchgangsmaß können voneinander abweichen.
Deshalb sollten vor der Bestellung oder Fertigung die technischen Angaben des Revisionsrahmens geprüft werden.
Wie baut man eine Revisionsklappe in eine neue Trockenbau-Wand ein?
Bei einer neuen Wand lässt sich die Revisionsöffnung bereits in der Unterkonstruktion berücksichtigen.
1. Position festlegen
Zuerst wird die Lage der Revisionsklappe auf Grundlage der technischen Planung festgelegt.
Dabei muss sichergestellt sein, dass das zu wartende Bauteil später tatsächlich erreichbar bleibt.
2. Öffnung in der Unterkonstruktion vorbereiten
Anschließend wird im Ständerwerk ein stabiler Rahmen beziehungsweise Wechsel hergestellt.
Dafür können zusätzliche Profile erforderlich sein. Sie nehmen den Revisionsrahmen auf und verhindern, dass sich die Öffnung später verzieht.
3. Wand beplanken
Die Gipskartonplatten werden montiert. Im Bereich der Revisionsöffnung wird die Platte entweder vorab passend zugeschnitten oder nach dem Befestigen präzise geöffnet.
4. Revisionsrahmen einsetzen
Der Rahmen wird nach den Vorgaben des Herstellers in die vorbereitete Öffnung eingesetzt und befestigt.
Dabei müssen Ausrichtung, Einbautiefe und Rechtwinkligkeit kontrolliert werden.
5. Gipskartoneinlage zuschneiden
Falls der Rahmen keine fertig eingelegte Platte enthält, wird ein passendes Stück aus dem vorgesehenen Plattenmaterial zugeschnitten.
Die Einlage muss exakt zum Rahmen passen. Sie darf weder klemmen noch zu große Spalte bilden.
6. Funktion prüfen
Vor dem Verspachteln wird die Klappe mehrfach geöffnet und geschlossen.
Dabei ist zu kontrollieren:
- Schließt sie bündig?
- Funktioniert der Verschluss?
- Bleibt ausreichend Bewegungsraum?
- Ist die Wartungsstelle gut erreichbar?
- Lässt sich das Element ohne Beschädigung herausnehmen?
7. Rahmen und Oberfläche verspachteln
Anschließend werden Rahmenanschlüsse, Schraubenköpfe und angrenzende Fugen entsprechend dem System verspachtelt.
Das bewegliche Klappenelement darf dabei nicht fest mit der umliegenden Fläche verbunden werden.
Wie baut man eine Revisionsklappe nachträglich ein?
Der nachträgliche Einbau beginnt mit einer sorgfältigen Prüfung der bestehenden Wand oder Decke.
1. Installationen und Unterkonstruktion prüfen
Vor dem Öffnen muss geklärt werden, wo Profile, Kabel, Leitungen und technische Bauteile verlaufen.
Andernfalls können Installationen beschädigt oder tragende Teile der Unterkonstruktion unzulässig getrennt werden.
2. Öffnung anzeichnen
Die erforderliche Ausschnittgröße richtet sich nach dem Außenmaß des Revisionsrahmens.
Die Herstellerangaben sollten deshalb vor dem Zuschnitt geprüft werden.
3. Beplankung öffnen
Die Platte wird vorsichtig und kontrolliert ausgeschnitten.
Dabei sollte das Werkzeug nicht tiefer als notwendig in den Wandhohlraum eindringen.
4. Öffnung verstärken
Falls die vorhandene Unterkonstruktion den Rahmen nicht vollständig trägt, müssen zusätzliche Profile eingebaut werden.
5. Rahmen montieren
Danach wird der Revisionsrahmen eingesetzt, ausgerichtet und befestigt.
6. Funktion und Oberfläche fertigstellen
Zum Schluss werden Öffnungsmechanismus und Zugänglichkeit geprüft. Danach folgen Spachtelung, Schleifen, Grundierung und Beschichtung.
Bei bestehenden Brand- oder Schallschutzkonstruktionen darf die Wand nicht ohne fachliche Prüfung verändert werden.
Wie schneidet man die Gipskartoneinlage präzise zu?
Die sichtbare Einlage muss rechtwinklig und maßhaltig sein. Ungenaue Kanten führen dazu, dass die Klappe klemmt oder ungleichmäßig in der Fläche sitzt.
Ein typischer Ablauf ist:
- Innenmaß des Rahmens prüfen
- Einlagemaß nach Herstellerangabe bestimmen
- Maße auf die Platte übertragen
- Platte exakt zuschneiden
- Kanten kontrollieren und nacharbeiten
- Einlage probeweise einsetzen
- Bewegungsfreiheit der Klappe prüfen
- Einlage entsprechend dem System befestigen
Das erforderliche Spiel zwischen Rahmen und Klappenelement sollte nicht pauschal festgelegt werden. Es richtet sich nach Konstruktion und Herstellerangaben des jeweiligen Revisionsrahmens.
Ein zu kleines Spaltmaß lässt die Klappe klemmen. Ein zu großes Spaltmaß bleibt dagegen sichtbar und beeinträchtigt das Gesamtbild.

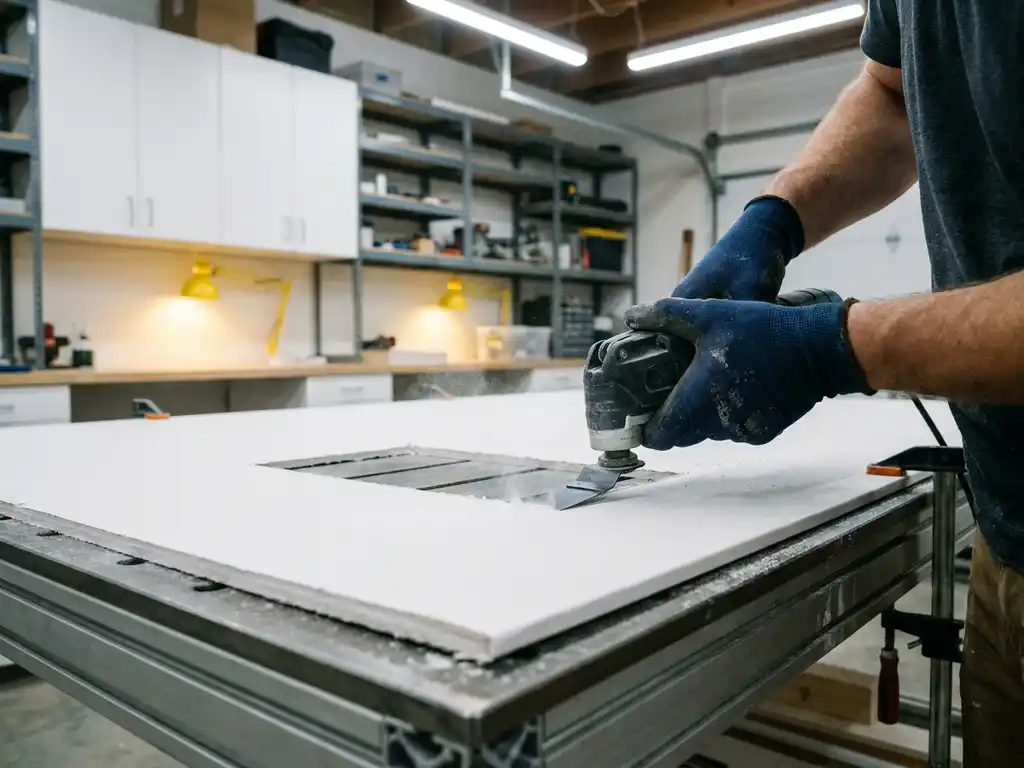

Wie lassen sich Revisionsklappen vorfertigen?
Trockenbaubetriebe können Ausschnitte, Einlagen und vorbereitete Plattenelemente bereits in der Werkstatt fertigen.
Das eignet sich besonders bei Projekten mit:
- vielen gleichen Revisionsöffnungen
- wiederkehrenden Standardformaten
- mehreren Hotelzimmern oder Wohneinheiten
- Serienbauteilen
- vorgefertigten Wand- und Deckenelementen
- CNC-geplanten Ausschnitten
Die Vorfertigung kann folgende Arbeitsschritte umfassen:
- Plattenzuschnitt
- Ausschnitt für den Revisionsrahmen
- Zuschnitt der Gipskartoneinlage
- Kennzeichnung nach Raum und Einbauort
- Vorbereitung des zusätzlichen Profilrahmens
- Kontrolle von Maßen und Rechtwinkligkeit
Anschließend werden die vorbereiteten Elemente projektbezogen zur Baustelle geliefert.
Welche Vorteile bietet die Vorfertigung von Revisionsöffnungen?
Gleichmäßige Ausschnitte
Feste Anschläge oder digitale Bearbeitungsdaten sorgen für reproduzierbare Maße.
Weniger Anzeichnen
Bei wiederkehrenden Formaten muss nicht jede Öffnung einzeln vollständig eingemessen und angerissen werden.
Saubere Kanten
Geführte Fräs- und Sägesysteme können gleichmäßige Ausschnittkanten erzeugen. Dadurch sinkt der Aufwand für Nacharbeit.
Schnellere Montage
Rahmen und Einlagen sind bereits vorbereitet und müssen auf der Baustelle nur noch eingesetzt und befestigt werden.
Bessere Zuordnung
Durch eindeutige Kennzeichnungen lassen sich Revisionsöffnungen den jeweiligen Räumen und Installationen zuordnen.
Frühere Qualitätskontrolle
Maße und Kanten können bereits in der Werkstatt geprüft werden. Fehler fallen dadurch vor der Montage auf.
Welche Maschinen eignen sich für die Vorfertigung?
Handgeführte Werkzeuge
Handgeführte Sägen und Fräsen eignen sich für einzelne Ausschnitte und kurzfristige Anpassungen.
Die Maßhaltigkeit hängt jedoch stärker von Anzeichnen, Führung und Bedienung ab.
Mobile Fräs- und Sägesysteme
Mobile Tischsysteme bieten eine feste Plattenauflage und lassen sich flexibel in der Werkstatt oder auf der Baustelle einsetzen.
Stationäre Fräs- und Sägetische
Stationäre Systeme eignen sich für wiederkehrende Ausschnitte und Einlagen in größeren Stückzahlen.
Feste Anschläge reduzieren das erneute Einrichten.
CNC-gesteuerte Maschinen
CNC-Systeme können Revisionsöffnungen, Befestigungspunkte und Markierungen anhand digitaler Daten bearbeiten.
Sie eignen sich besonders für:
- viele identische Öffnungen
- unterschiedliche Formate innerhalb eines Projekts
- vorgefertigte Wand- und Deckenelemente
- genaue Zuordnung über digitale Stücklisten
- wiederkehrende Folgeaufträge
Welche Besonderheiten gelten bei Brandschutz?
Revisionsklappen in Brandschutzwänden oder -decken müssen Bestandteil eines geprüften oder zugelassenen Aufbaus sein.
Eine selbst gefertigte Platte mit einem beliebigen Rahmen reicht dafür nicht aus.
Entscheidend sind unter anderem:
- Feuerwiderstand der Wand oder Decke
- zugelassener Revisionsrahmen
- passende Platteneinlage
- Einbaulage
- Größe der Öffnung
- Befestigung
- Anschlüsse
- Dichtungen
- Verschlussmechanismus
- Vorgaben des Systemnachweises
Auch kleine Veränderungen am Rahmen oder an der Einlage können die nachgewiesene Leistung beeinflussen.
Deshalb müssen Montageanleitung und Systemvorgaben vollständig eingehalten werden.
Welche Anforderungen gelten in Feuchträumen?
In feuchtebeanspruchten Bereichen müssen Revisionsklappe, Einlage und angrenzende Oberfläche für die jeweilige Beanspruchung geeignet sein.
Dabei sind unter anderem relevant:
- geeignete Plattenart
- korrosionsbeständiger Rahmen
- geeignete Dichtungen
- Abdichtung der Anschlüsse
- Schutz vor Spritzwasser
- geeignete Oberflächenbeschichtung
Eine imprägnierte Gipskartonplatte allein ersetzt keine fachgerechte Abdichtung.
Besonders in Dusch- oder Nassbereichen sollte ein dafür vorgesehenes Revisionssystem verwendet werden.
Welche Anforderungen gelten beim Schallschutz?
Eine Revisionsöffnung unterbricht die geschlossene Wand- oder Deckenfläche. Dadurch kann sie den Schallschutz beeinflussen.
Bei entsprechenden Anforderungen sollten deshalb geprüft werden:
- Schalldämmwert der Revisionsklappe
- Dichtungssystem
- Rahmeneinbau
- Fugen und Anschlüsse
- Größe und Lage der Öffnung
- Übereinstimmung mit dem Wand- oder Deckensystem
Eine einfache Klappe ohne Dichtung kann die Schalldämmung einer ansonsten hochwertigen Konstruktion deutlich schwächen.
Welche Fehler treten bei Revisionsklappen häufig auf?
Die Öffnung ist zu klein
Das Bauteil ist zwar sichtbar, kann aber nicht gewartet oder ausgetauscht werden.
Die Öffnungsgröße muss sich deshalb nach der späteren Tätigkeit richten.
Die Klappe sitzt nicht vor dem Wartungspunkt
Schon eine kleine seitliche Abweichung kann den Zugang erschweren.
Deshalb müssen Trockenbau und technische Gewerke die Position gemeinsam festlegen.
Der Rahmen ist nicht rechtwinklig
Ein verzogener Rahmen führt dazu, dass die Klappe klemmt oder ungleichmäßige Fugen entstehen.
Vor der Befestigung müssen Diagonalen und Ausrichtung kontrolliert werden.
Die Unterkonstruktion ist nicht verstärkt
Fehlt ein stabiler Wechsel, kann sich die Öffnung beim Betätigen verformen.
Das Klappenelement ist zu groß
Eine zu große Einlage klemmt nach Spachtelung oder Beschichtung.
Das notwendige Einbauspiel richtet sich nach dem verwendeten System.
Die Fuge wird zugespachtelt
Wird der bewegliche Bereich mit der Wandfläche verbunden, lässt sich die Klappe später nicht öffnen, ohne die Oberfläche zu beschädigen.
Der falsche Revisionsrahmen wird verwendet
Eine Standardklappe erfüllt nicht automatisch Anforderungen an Brandschutz, Schallschutz oder Feuchtigkeit.
Der Verschluss ist ungeeignet
Zu schwache Verschlüsse halten das Element nicht sicher. Zu starke oder falsch positionierte Verschlüsse erschweren dagegen das Öffnen.
Die Klappe bleibt nicht auffindbar
Nach dem Streichen oder Tapezieren kann eine sehr unauffällige Klappe schwer zu erkennen sein.
Die Position sollte deshalb im Revisions- oder Wartungsplan dokumentiert werden.
Was kostet eine Revisionsklappe aus Gipskarton?
Die Kosten hängen stark von Größe, Ausführung und technischen Anforderungen ab.
Wichtige Kostenfaktoren sind:
- Standard- oder Sondermaß
- Wand- oder Deckeneinbau
- Rahmenart
- Verschlussmechanismus
- Plattenmaterial
- Brand- oder Schallschutz
- Feuchtigkeitsbeanspruchung
- notwendige Verstärkung
- Oberflächenqualität
- Vorfertigung oder Einzelfertigung
- Montagezugang
Eine kleine Standardklappe in einer einfachen Trockenbau-Wand verursacht einen deutlich geringeren Aufwand als eine großformatige, geprüfte Brandschutzklappe in einer Decke.
Deshalb sollte die Kalkulation immer auf dem konkreten System und Einbauort basieren.
Fazit:
Revisionsklappen aus Gipskarton bestehen in der Regel aus einem geeigneten Rahmen und einer passenden Gipskartoneinlage. Die Öffnung muss so geplant werden, dass Wartungsstellen dauerhaft erreichbar bleiben.
Für ein sauberes Ergebnis sind ein stabiler Profilrahmen, präzise Ausschnitte und eine exakte Ausrichtung entscheidend. Außerdem muss sich die Klappe auch nach der Oberflächenbearbeitung störungsfrei öffnen lassen.
Bei vielen wiederkehrenden Revisionsöffnungen bietet die Vorfertigung klare Vorteile. Standardisierte Maße, feste Anschläge oder digitale Fertigungsdaten verbessern die Wiederholgenauigkeit und verkürzen die Montage.
Bei Anforderungen an Brand-, Schall- oder Feuchteschutz dürfen jedoch ausschließlich dafür geeignete und nachgewiesene Revisionssysteme verwendet werden.
Wie flextos Ihren Trockenbaubetrieb konkret unterstützt
Seit über 17 Jahren entwickelt und produziert flextos Made in Germany Maschinenlösungen speziell für den Trockenbau und die industrielle Vorfertigung von Formteilen. Mit weltweit mehr als 2.000 Kunden zählen wir heute zu den führenden Spezialisten und Marktführern für Fräs-, Säge- und CNC-Maschinen im Trockenbau.
Unser Fokus liegt auf präzisen Schnitten, wirtschaftlicher Vorfertigung und effizienten Fertigungsprozessen, von der mobilen Baustellenlösung bis hin zur automatisierten CNC-Fertigung.
Mit den SUPERCUT-Maschinen unterstützen wir Trockenbauunternehmen, Vorfertigungsbetriebe und industrielle Ausbauunternehmen weltweit dabei, ihre Produktion nachhaltig effizienter zu gestalten:
- präzise Zuschnitte und saubere Kanten bei Standard- und Sonderformteilen
- wirtschaftliche Vorfertigung von Formteilen und Trockenbauelementen
- reduzierte Montagezeiten auf der Baustelle
- weniger Ausschuss und reproduzierbare Qualität
- mobile und stationäre Lösungen für Werkstatt und Baustelle
- skalierbare Maschinenkonzepte, vom Handwerk bis zur industriellen Fertigung
Als Marktführer für Maschinen im Trockenbau entwickeln, produzieren und vertreiben wir unsere Systeme selbst, praxisnah, anwenderorientiert und mit direktem Bezug zur täglichen Arbeit im Innenausbau.
Wenn Sie wissen möchten, welche Lösung zu Ihrem Betrieb und Ihren Anforderungen passt, beraten wir Sie gerne persönlich.
Ähnliche Artikel
- Wie baut man geschwungene Wände aus Gipskarton?
- Formteile selber fräsen oder zukaufen: Was lohnt sich 2026 mehr?
- Wie verbessert Vorfertigung die Prozesssicherheit im Trockenbau?
- Lohnt sich Vorfertigung im Trockenbau auch für kleine Betriebe?
- Welche Materialien werden im Trockenbau am häufigsten verwendet?
