Saubere Dehnungsfugen im Trockenbau entstehen durch eine frühzeitige Planung, eine konsequente Trennung der Konstruktion und einen geeigneten Fugenabschluss. Die Fuge muss Bewegungen aufnehmen können. Deshalb darf sie weder durch Spachtelmasse noch durch Platten, Profile oder Beschichtungen starr überbrückt werden.
Besonders wichtig ist, Bewegungsfugen aus dem Rohbau vollständig in die Trockenbaukonstruktion zu übernehmen. Außerdem müssen Unterkonstruktion, Beplankung und Oberflächenaufbau an derselben Stelle getrennt bleiben. Nur dann kann die Dehnungsfuge ihre Funktion dauerhaft erfüllen.
Was ist eine Dehnungsfuge im Trockenbau?
Eine Dehnungsfuge trennt zwei Bereiche einer Trockenbaukonstruktion voneinander. Dadurch können sich beide Seiten unabhängig bewegen, ohne dass die Bewegung unkontrollierte Risse in der Beplankung verursacht.
Solche Bewegungen entstehen beispielsweise durch:
- Längenänderungen von Bauteilen
- Temperaturschwankungen
- Feuchtigkeitsänderungen
- Setzungen
- Verformungen von Decken und Tragwerken
- unterschiedliche Materialien
- Bewegungen zwischen einzelnen Gebäudeteilen
Die Dehnungsfuge ist deshalb kein optisches Detail. Sie gehört zur konstruktiven Planung der Wand- oder Deckenfläche.
Wo müssen Dehnungsfugen im Trockenbau vorgesehen werden?
Dehnungsfugen müssen überall dort eingeplant werden, wo Bewegungen des Gebäudes oder angrenzender Bauteile auf die Trockenbaukonstruktion wirken können.
Besonders wichtig sind folgende Bereiche:
- Bewegungs- und Dehnungsfugen im Rohbau
- Übergänge zwischen getrennten Gebäudeteilen
- Anschlüsse an bewegliche oder stark verformbare Bauteile
- Übergänge zwischen unterschiedlichen Unterkonstruktionen
- lange Wand- oder Deckenflächen
- Wechsel zwischen verschiedenen Materialien
- Bereiche mit unterschiedlichen Temperatur- oder Feuchtigkeitsbedingungen
- Anschlüsse an Stützen, Träger oder massive Bauteile
Eine vorhandene Gebäudefuge darf nicht mit einer durchgehenden Trockenbaukonstruktion überbaut werden. Stattdessen muss die Trennung durch Unterkonstruktion, Beplankung und Oberfläche weitergeführt werden.
Welche Abstände gelten für Dehnungsfugen?
Für Dehnungsfugen gibt es keine einzige Maßangabe, die für jede Trockenbaukonstruktion gilt.
Die notwendigen Abstände hängen unter anderem ab von:
- Wand- oder Deckensystem
- Plattenmaterial
- Flächengröße
- Unterkonstruktion
- Einbausituation
- Temperatur- und Feuchtigkeitsbeanspruchung
- vorhandenen Bauwerksfugen
- Herstellervorgaben
- Planungs- und Systemnachweisen
Deshalb sollten Fugenabstände nicht pauschal aus einem allgemeinen Richtwert übernommen werden. Maßgeblich sind die Planungsunterlagen sowie die Vorgaben des jeweiligen Trockenbausystems.
Bei großen Flächen sollte die Fugeneinteilung bereits vor Beginn der Unterkonstruktion feststehen. Eine nachträglich eingeschnittene Fuge kann eine fehlende konstruktive Trennung nicht zuverlässig ersetzen.
Welche Materialien braucht man für eine Dehnungsfuge im Trockenbau?
Je nach Aufbau und gewünschter Optik können unterschiedliche Materialien verwendet werden.
Dazu gehören:
- Dehnungsfugenprofile
- Bewegungsfugenprofile
- Trennstreifen
- Trennbänder
- Hinterfüllmaterial
- elastische Dichtstoffe
- Abdeckprofile
- systemgerechte Anschlussprofile
Dehnungsfugenprofile
Dehnungsfugenprofile bilden einen definierten und geraden Fugenverlauf. Sie schützen außerdem die Plattenkanten und ermöglichen eine kontrollierte Bewegung zwischen beiden Flächen.
Je nach Ausführung eignen sie sich für:
- Wände
- Decken
- Innen- und Außenecken
- sichtbare Schattenfugen
- verputzte oder gestrichene Oberflächen
Das Profil muss zum erwarteten Bewegungsumfang und zum verwendeten Plattensystem passen.
Trennstreifen und Trennbänder
Trennstreifen verhindern eine starre Verbindung zwischen der Beplankung und angrenzenden Bauteilen.
Sie kommen häufig bei gleitenden oder getrennten Anschlüssen zum Einsatz. Nach der Spachtelung wird der überstehende Streifen entsprechend dem vorgesehenen System entfernt oder sauber abgeschnitten.
Hinterfüllmaterial
Bei elastisch geschlossenen Fugen begrenzt ein Hinterfüllmaterial die Tiefe des Dichtstoffs.
Dadurch erhält die Dichtstofffuge eine kontrollierte Geometrie. Gleichzeitig wird verhindert, dass der Dichtstoff an drei Seiten haftet und seine Beweglichkeit dadurch eingeschränkt wird.
Elastische Dichtstoffe
Ein elastischer Dichtstoff kann Bewegungen innerhalb seines zulässigen Verformungsbereichs aufnehmen.
Dabei müssen Material, Fugenbreite, Fugentiefe und angrenzende Oberflächen aufeinander abgestimmt sein.
Nicht jeder elastisch wirkende Dichtstoff eignet sich für jede Dehnungsfuge. Besonders bei Brand-, Schall- oder Feuchteschutz gelten zusätzliche Anforderungen.
Warum ist Spachtelmasse für Dehnungsfugen ungeeignet?
Spachtelmasse bildet nach dem Trocknen eine starre Verbindung. Genau das darf bei einer Dehnungsfuge nicht passieren.
Wird die Fuge verspachtelt, kann sie die Bewegung nicht mehr aufnehmen. Stattdessen überträgt sich die Spannung auf die Oberfläche. Dort entstehen anschließend Risse oder Abplatzungen.
Auch dünne Spachtelbrücken, Farbschichten, Putz oder Tapeten können die Fugenfunktion beeinträchtigen.
Deshalb muss die Trennung bis in die sichtbare Oberfläche erhalten bleiben.
Wie führt man eine Dehnungsfuge im Trockenbau fachgerecht aus?
Die genaue Ausführung richtet sich nach dem gewählten Fugen- und Trockenbausystem. Grundsätzlich folgt sie jedoch einem klaren Ablauf.
1. Fugenposition festlegen
Zuerst wird geklärt, wo sich Bauwerksfugen, Systemwechsel oder besonders bewegungsanfällige Bereiche befinden.
Die Fugenposition muss bereits bei der Planung der Unterkonstruktion berücksichtigt werden.
2. Unterkonstruktion trennen
An der Fugenposition erhalten beide Seiten eine voneinander unabhängige Unterkonstruktion.
Profile dürfen die Bewegungsfuge nicht starr überbrücken. Andernfalls wird die Bewegung trotz getrennter Beplankung weitergeleitet.
Je nach Konstruktion können zusätzliche Randprofile erforderlich sein, damit beide Plattenkanten ausreichend befestigt werden können.
3. Beplankung getrennt montieren
Die Platten werden auf beiden Seiten der Fuge separat befestigt.
Zwischen den Plattenkanten bleibt eine definierte Öffnung. Deren Breite richtet sich nach dem verwendeten Fugensystem und der zu erwartenden Bewegung.
Die Platten dürfen sich innerhalb der Fuge nicht berühren.
4. Plattenkanten sauber herstellen
Gerade Kanten erleichtern den Einbau des Profils oder den gleichmäßigen Aufbau einer elastischen Fuge.
Ausgebrochene oder ungleichmäßige Kanten führen dagegen zu wechselnden Fugenbreiten und erschweren einen sauberen Abschluss.

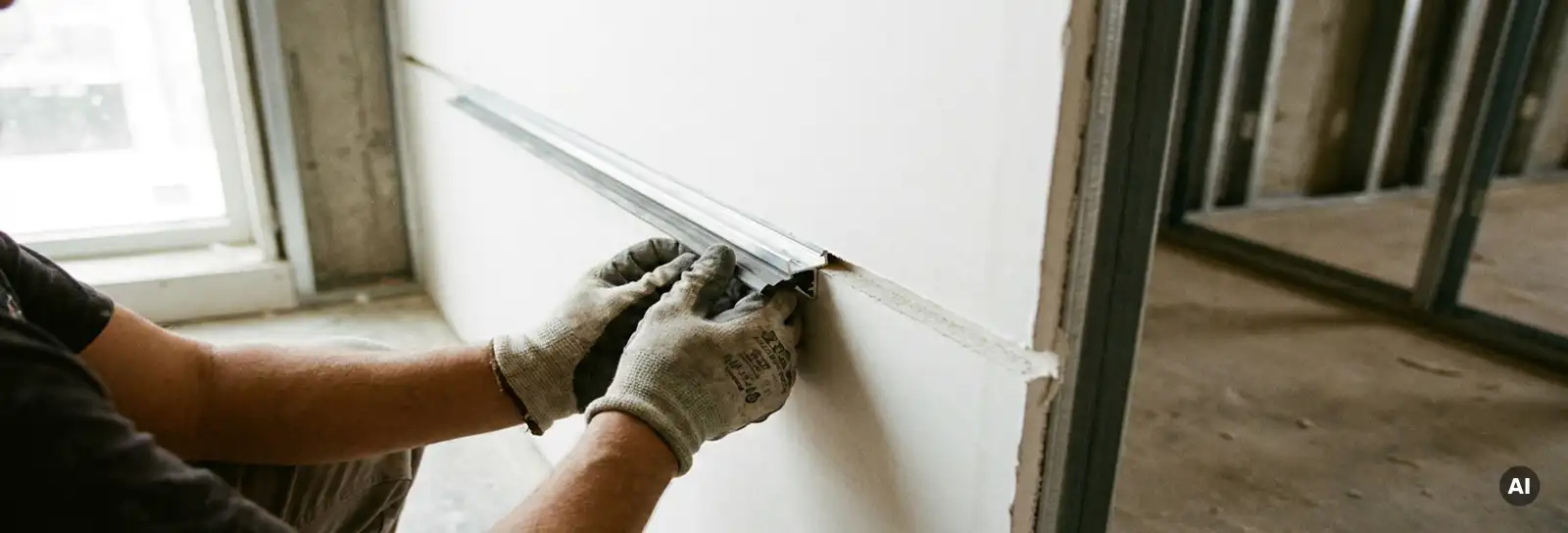

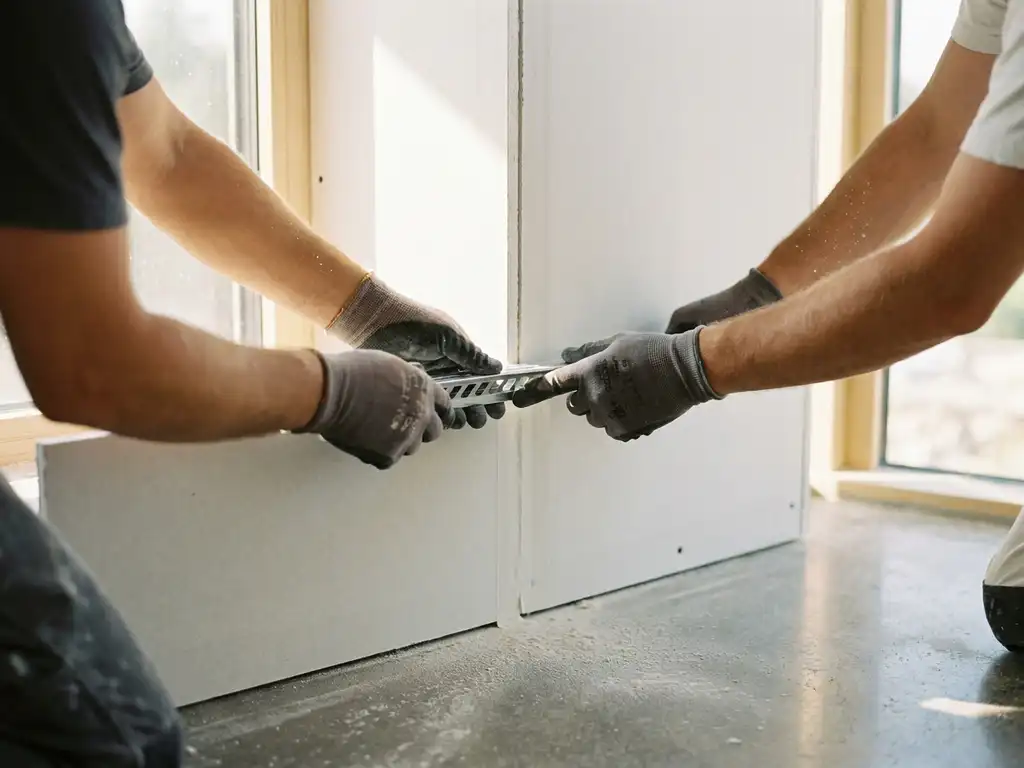

5. Fugenprofil oder Hinterfüllung einsetzen
Je nach Ausführung wird nun ein Dehnungsfugenprofil eingebaut oder ein geeignetes Hinterfüllmaterial in die Fuge eingebracht.
Dabei müssen Einbautiefe, Befestigung und Anschluss an die Platten den Verarbeitungsvorgaben entsprechen.
6. Angrenzende Flächen verspachteln
Die angrenzenden Plattenflächen können anschließend verspachtelt werden.
Dabei darf die Bewegungszone des Profils oder die offene Fuge nicht mit Spachtelmasse verschlossen werden.
Überstände sollten sauber entfernt werden, bevor die Spachtelmasse vollständig ausgehärtet ist.
7. Fuge elastisch oder mit Profil abschließen
Bei einer Dichtstofffuge wird der geeignete Dichtstoff gleichmäßig eingebracht und geglättet.
Bei einem Fugenprofil bleibt die vorgesehene Bewegungszone frei.
8. Funktion kontrollieren
Zum Schluss wird geprüft:
- Verläuft die Fuge durch alle notwendigen Schichten?
- Ist die Unterkonstruktion tatsächlich getrennt?
- Gibt es Spachtel- oder Farbrückstände in der Bewegungszone?
- Ist die Fugenbreite gleichmäßig?
- Sitzt das Profil gerade?
- Sind die Plattenkanten ausreichend befestigt?
- Passt die Ausführung zum vorgesehenen System?
Wie breit muss eine Dehnungsfuge im Gipskarton sein?
Die notwendige Fugenbreite richtet sich nach der erwarteten Bewegung und dem verwendeten Profil- oder Dichtstoffsystem.
Eine starre Standardbreite lässt sich deshalb nicht für alle Trockenbaukonstruktionen festlegen.
Bei der Planung müssen unter anderem berücksichtigt werden:
- mögliche Bewegung des Bauwerks
- Länge der angrenzenden Flächen
- Materialausdehnung
- zulässige Bewegung des Fugenprofils
- Verformungsvermögen des Dichtstoffs
- notwendige Einbaubreite
- Herstellervorgaben
Eine zu schmale Fuge kann die Bewegung nicht aufnehmen. Eine unnötig breite Fuge kann dagegen optisch störend wirken und einen anderen Profilaufbau erfordern.
Was ist der Unterschied zwischen Dehnungsfuge und Bewegungsfuge?
Die Begriffe werden im Baustellenalltag häufig ähnlich verwendet.
Eine Bewegungsfuge ist der übergeordnete Begriff für eine Fuge, die Bewegungen zwischen Bauteilen aufnimmt. Eine Dehnungsfuge ist eine Form der Bewegungsfuge und soll insbesondere Längenänderungen oder Bewegungen zwischen Konstruktionsteilen ermöglichen.
Entscheidend ist weniger die Bezeichnung als die konkrete Funktion.
Die Fuge muss so aufgebaut sein, dass sich beide Bereiche unabhängig voneinander bewegen können.
Was ist der Unterschied zwischen Dehnungsfuge und Scheinfuge?
Eine Dehnungsfuge trennt die Konstruktion funktional. Die Trennung verläuft durch Unterkonstruktion, Beplankung und Oberfläche.
Eine Scheinfuge bildet dagegen meist nur eine Nut oder optische Trennlinie in der Oberfläche. Sie trennt die Konstruktion nicht vollständig.
Eine Scheinfuge kann:
- große Flächen optisch gliedern
- einen Schatteneffekt erzeugen
- eine definierte Linienführung schaffen
- Spannungen an einer vorgesehenen Stelle konzentrieren
Sie ersetzt jedoch keine echte Dehnungsfuge, wenn Bewegungen aus dem Bauwerk aufgenommen werden müssen.
Was ist eine Schattenfuge?
Eine Schattenfuge ist eine bewusst sichtbar ausgeführte, meist dunkle Fuge zwischen zwei Flächen oder Bauteilen.
Sie wird vor allem aus gestalterischen Gründen eingesetzt. Je nach konstruktivem Aufbau kann sie gleichzeitig eine Trennung zwischen Bauteilen ermöglichen.
Allerdings ist nicht jede Schattenfuge automatisch eine funktionsfähige Dehnungsfuge.
Wenn sie Bewegungen aufnehmen soll, müssen Unterkonstruktion, Profil und Fugenbreite dafür ausgelegt sein.
Welche Werkzeuge eignen sich für saubere Dehnungsfugen?
Für eine einzelne Fuge können klassische Handwerkzeuge ausreichen.
Dazu gehören:
- Maßband
- Laser oder Schlagschnur
- Winkel
- Cuttermesser
- Trockenbausäge
- Kantenhobel
- Blechschere
- Spachtelwerkzeuge
- Kartuschenpresse
- Glättwerkzeug
Für lange, sichtbare oder wiederkehrende Fugenschnitte können geführte Fräs- und Sägesysteme Vorteile bieten.
Sie ermöglichen:
- gerade Schnittlinien
- gleichmäßige Fugenbreiten
- saubere Plattenkanten
- reproduzierbare Bauteile
- weniger Nacharbeit
Allerdings ersetzt ein präziser Schnitt keine konstruktiv korrekt ausgeführte Trennung.
Wann lohnt sich die Vorfertigung von Bauteilen mit Dehnungsfugen?
Bei einzelnen Bauwerksfugen entsteht die Trennung meist direkt auf der Baustelle, weil sie exakt zur vorhandenen Gebäudefuge passen muss.
Bei wiederkehrenden Wand- oder Deckenelementen können Plattenzuschnitte und Profilaufnahmen jedoch in der Werkstatt vorbereitet werden.
Das gilt beispielsweise für:
- modulare Wand- und Deckenelemente
- wiederkehrende Schattenfugen
- vorgefertigte Akustikelemente
- Deckensegel
- Serienbauteile
- Elemente mit definierten Profilaufnahmen
Die Vorfertigung bietet vor allem dann Vorteile, wenn Maße und Fugenpositionen frühzeitig feststehen.
Welche Vorteile bietet die Vorfertigung?
Vorgefertigte Plattenelemente können:
- gleichmäßige Fugenkanten erzeugen
- wiederholtes Anzeichnen reduzieren
- Profilaufnahmen vorbereiten
- die Montagezeit verkürzen
- gleichbleibende Abmessungen sichern
- die Qualitätskontrolle erleichtern
Trotzdem muss das Montageteam die Bauteile auf der Baustelle korrekt zur vorhandenen Bauwerksfuge ausrichten.
Warum reißen Dehnungsfugen im Trockenbau?
Eine Dehnungsfuge kann reißen oder ihre Funktion verlieren, wenn Planung und Ausführung nicht zusammenpassen.
Zu den häufigsten Ursachen gehören:
Die Fuge wurde überspachtelt
Eine Spachtelbrücke verbindet beide Seiten starr miteinander.
Bei einer Bewegung reißt deshalb die Oberfläche.
Die Unterkonstruktion ist nicht getrennt
Wenn Profile die Fuge überbrücken, wird die Bewegung auf die Beplankung übertragen.
Eine sichtbare Fuge allein reicht dann nicht aus.
Der Dichtstoff ist ungeeignet
Ein ungeeigneter oder zu wenig beweglicher Dichtstoff kann die auftretende Verformung nicht aufnehmen.
Die Fugengeometrie ist falsch
Eine ungünstige Kombination aus Breite und Tiefe schränkt die Beweglichkeit des Dichtstoffs ein.
Hinterfüllmaterial fehlt
Ohne Hinterfüllung kann der Dichtstoff an drei Flächen haften. Dadurch nimmt seine Bewegungsfähigkeit ab.
Die Fuge ist zu schmal
Ist die Bewegungsreserve zu gering, wird das Material überdehnt.
Die Fuge sitzt an der falschen Stelle
Wenn die tatsächliche Bewegung außerhalb der geplanten Fuge entsteht, bildet sich der Riss an anderer Stelle.
Anschlüsse wurden starr überbrückt
Putz, Tapeten, Beschichtungen oder angrenzende Bauteile können eine konstruktiv getrennte Fuge nachträglich wieder verbinden.
Die Plattenkanten sind schlecht befestigt
Fehlt eine ausreichende Befestigung an beiden Fugenrändern, können sich die Kanten verformen oder ausbrechen.
Welche Fehler treten bei Dehnungsfugen häufig auf?
Die Bauwerksfuge wird nicht übernommen
Eine durchgehende Beplankung über der Rohbaufuge führt mit hoher Wahrscheinlichkeit zu Rissen.
Die Fuge wird erst nachträglich eingeschnitten
Ein Einschnitt in die fertige Oberfläche trennt nicht automatisch die darunterliegende Unterkonstruktion.
Unterschiedliche Systeme werden vermischt
Ein Profil, ein Dichtstoff und ein Plattenaufbau müssen miteinander kompatibel sein.
Starre Eckprofile überbrücken die Fuge
Auch Metallprofile, Putzschienen oder Kantenschutz können die Bewegung blockieren.
Der Dichtstoff wird überstrichen
Nicht jede Farbe kann die Bewegungen der Fuge mitmachen. Die Beschichtung kann deshalb reißen oder sich ablösen.
Der Fugenverlauf ist ungleichmäßig
Schiefe Kanten und wechselnde Breiten beeinträchtigen Optik und Funktion.
Systemvorgaben werden nicht eingehalten
Bei Brand-, Schall- oder Feuchteschutz kann eine falsch ausgeführte Fuge die Leistung der gesamten Konstruktion beeinträchtigen.
Was muss bei Brandschutzfugen beachtet werden?
Eine Dehnungsfuge in einer Brandschutzwand oder -decke benötigt einen nachgewiesenen Fugenaufbau.
Dabei sind unter anderem relevant:
- geforderte Feuerwiderstandsdauer
- zulässige Fugenbreite
- Bewegungsaufnahme
- Hinterfüllmaterial
- Brandschutzdichtstoff
- Fugenprofil
- Einbautiefe
- angrenzender Wand- oder Deckenaufbau
Ein normaler Acryl- oder Silikondichtstoff erfüllt diese Anforderungen nicht automatisch.
Deshalb müssen Fugenlösung und Trockenbausystem zusammen nachgewiesen sein.
Was muss beim Schallschutz beachtet werden?
Eine offene oder schlecht abgedichtete Fuge kann den Schallschutz einer Wand deutlich schwächen.
Bei schalltechnischen Anforderungen sind deshalb folgende Punkte wichtig:
- dichte, aber bewegliche Ausführung
- geeigneter Dichtstoff
- keine starren Schallbrücken
- vollständige Trennung der Unterkonstruktion
- abgestimmte Profil- und Fugenlösung
- fachgerechte Anschlüsse
Die Fuge muss Bewegung ermöglichen und gleichzeitig den vorgesehenen Schallschutz erhalten.
Wie kontrolliert man eine fertige Dehnungsfuge?
Eine abschließende Kontrolle sollte folgende Punkte umfassen:
- Die Fuge liegt an der geplanten Position.
- Die Bauwerksfuge wurde vollständig übernommen.
- Unterkonstruktion und Beplankung sind getrennt.
- Das Profil sitzt gerade und fest.
- Die Bewegungszone ist frei von Spachtelmasse.
- Der Dichtstoff haftet nur an den vorgesehenen Flächen.
- Die Fugenbreite verläuft gleichmäßig.
- Anschlüsse und Beschichtungen überbrücken die Fuge nicht.
- Brand- und Schallschutzvorgaben wurden eingehalten.
- Die Ausführung wurde dokumentiert.
Gerade vor dem Streichen oder Tapezieren sollte nochmals geprüft werden, ob die Fuge versehentlich geschlossen oder überbrückt wird.
Fazit:
Saubere Dehnungsfugen im Trockenbau entstehen durch eine vollständige und konsequente Trennung der Konstruktion.
Dabei müssen Unterkonstruktion, Beplankung und Oberfläche an derselben Stelle beweglich bleiben. Eine Spachtelbrücke oder ein durchlaufendes Profil kann die Funktion der gesamten Fuge aufheben.
Entscheidend sind deshalb:
- eine frühzeitige Planung
- die Übernahme vorhandener Bauwerksfugen
- ein passendes Fugenprofil oder Dichtstoffsystem
- saubere und gleichmäßige Plattenkanten
- eine getrennte Unterkonstruktion
- eine sorgfältige Kontrolle der fertigen Ausführung
Nur wenn alle Schichten aufeinander abgestimmt sind, bleibt die Dehnungsfuge dauerhaft funktionsfähig und schützt die Trockenbaufläche vor unkontrollierten Rissen.
Wie flextos Ihren Trockenbaubetrieb konkret unterstützt
Seit über 17 Jahren entwickelt und produziert flextos Made in Germany Maschinenlösungen speziell für den Trockenbau und die industrielle Vorfertigung von Formteilen. Mit weltweit mehr als 2.000 Kunden zählen wir heute zu den führenden Spezialisten und Marktführern für Fräs-, Säge- und CNC-Maschinen im Trockenbau.
Unser Fokus liegt auf präzisen Schnitten, wirtschaftlicher Vorfertigung und effizienten Fertigungsprozessen, von der mobilen Baustellenlösung bis hin zur automatisierten CNC-Fertigung.
Mit den SUPERCUT-Maschinen unterstützen wir Trockenbauunternehmen, Vorfertigungsbetriebe und industrielle Ausbauunternehmen weltweit dabei, ihre Produktion nachhaltig effizienter zu gestalten:
- präzise Zuschnitte und saubere Kanten bei Standard- und Sonderformteilen
- wirtschaftliche Vorfertigung von Formteilen und Trockenbauelementen
- reduzierte Montagezeiten auf der Baustelle
- weniger Ausschuss und reproduzierbare Qualität
- mobile und stationäre Lösungen für Werkstatt und Baustelle
- skalierbare Maschinenkonzepte, vom Handwerk bis zur industriellen Fertigung
Als Marktführer für Maschinen im Trockenbau entwickeln, produzieren und vertreiben wir unsere Systeme selbst, praxisnah, anwenderorientiert und mit direktem Bezug zur täglichen Arbeit im Innenausbau. Einen Überblick über unser gesamtes Maschinenportfolio finden Sie auf unserer Produktseite.
Wenn Sie wissen möchten, welche Lösung zu Ihrem Betrieb und Ihren Anforderungen passt, beraten wir Sie gerne persönlich.
