Eine Säulenverkleidung aus Gipskarton entsteht durch eine stabile Unterkonstruktion, präzise zugeschnittene Platten und eine sorgfältige Oberflächenbearbeitung. Je nach Form der Stütze kann die Verkleidung rechteckig, polygonal oder rund ausgeführt werden.
Damit die Säule später gerade und gleichmäßig wirkt, müssen Grundriss, Abstände und Anschlüsse bereits vor dem Aufbau feststehen. Besonders bei mehreren gleichartigen Säulen lohnt sich außerdem die Vorfertigung. Vorgefertigte L- oder U-Formteile reduzieren einzelne Zuschnitte auf der Baustelle und sorgen für wiederholbare Abmessungen.
Was ist eine Säulenverkleidung aus Gipskarton?
Eine Säulenverkleidung umschließt eine vorhandene Stütze oder Säule mit einer Trockenbaukonstruktion. Dadurch lässt sich das tragende Bauteil optisch in den Raum integrieren.
Die Verkleidung kann unterschiedliche Aufgaben erfüllen:
- eine glatte Oberfläche herstellen
- Stahl- oder Betonstützen optisch verdecken
- Installationen integrieren
- Anschlüsse an Wand oder Decke gestalten
- Anforderungen an Brand- oder Schallschutz unterstützen
- eine rechteckige, polygonale oder runde Form erzeugen
- die Säule als gestalterisches Element in den Innenausbau einbinden
Der genaue Aufbau hängt davon ab, ob die Verkleidung nur gestalterische Aufgaben übernimmt oder zusätzliche technische Anforderungen erfüllen muss.
Welche Formen sind bei einer Gipskarton-Säulenverkleidung möglich?
Gipskarton eignet sich für unterschiedliche Säulenformen.
Rechteckige Säulenverkleidung
Die rechteckige oder quadratische Form lässt sich vergleichsweise einfach herstellen. Dafür entsteht um die Säule eine rechtwinklige Unterkonstruktion, die anschließend mit geraden Plattenstreifen beplankt wird.
Diese Variante eignet sich besonders für:
- Stahlstützen
- Betonstützen
- freistehende Installationsschächte
- rechteckige Trägeranschlüsse
- wiederkehrende Säulen in Büro- und Objektbauten
Polygonale Säulenverkleidung
Bei einer polygonalen Verkleidung bilden mehrere schmale Flächen eine annähernd runde Form.
Je mehr Flächen verwendet werden, desto gleichmäßiger wirkt die Rundung. Gleichzeitig steigt jedoch der Aufwand für Zuschnitt, Unterkonstruktion und Oberflächenbearbeitung.
Polygonale Formen eignen sich besonders dann, wenn eine echte Rundung nicht erforderlich ist oder die vorhandene Maschinentechnik gerade Zuschnitte besonders effizient herstellen kann.

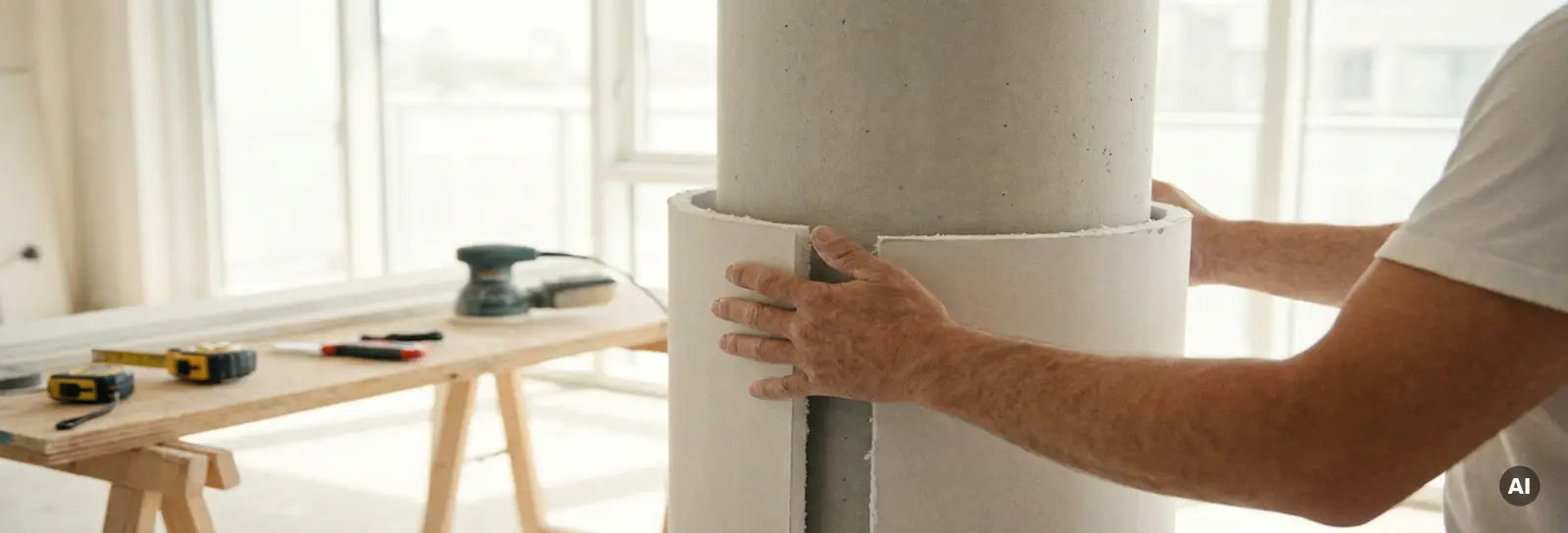

Runde Säulenverkleidung
Eine runde Säulenverkleidung benötigt eine gebogene Unterkonstruktion und biegefähige Platten.
Je nach Radius kommen dafür infrage:
- spezielle Biegeplatten
- dünne Gipskartonplatten
- angefeuchtete Platten
- rückseitig eingeschnittene oder gefräste Platten
- vorgefertigte Bogensegmente
Die zulässigen Radien und Verarbeitungsmethoden richten sich nach dem verwendeten Plattensystem.
Welche Materialien benötigt man für eine Säulenverkleidung aus Gipskarton?
Die Materialauswahl richtet sich nach Form, Einsatzbereich und technischen Anforderungen.
Typischerweise werden benötigt:
- geeignete Metallprofile für die Unterkonstruktion
- Gipskarton- oder andere Trockenbauplatten
- passende Befestigungsmittel
- Schnellbauschrauben
- Spachtelmasse
- Bewehrungsstreifen entsprechend dem System
- Eckschutzprofile
- Grundierung
- Oberflächenmaterial wie Farbe, Putz oder Tapete
Je nach Projekt können weitere Komponenten erforderlich sein:
- Dämmstoffe
- Trenn- oder Dichtungsbänder
- Brandschutzplatten
- imprägnierte Platten
- Revisionsöffnungen
- Verstärkungseinlagen
- Installationsprofile
Welche Gipskartonplatten eignen sich für Säulenverkleidungen?
Für gerade Flächen kommen meist klassische Gipskartonplatten zum Einsatz. Die genaue Plattenart hängt jedoch von der Nutzung des Raums ab.
Mögliche Varianten sind:
- Standard-Gipskartonplatten für trockene Innenräume
- imprägnierte Platten für feuchtebeanspruchte Bereiche
- Feuerschutzplatten innerhalb geprüfter Brandschutzsysteme
- Biegeplatten für runde oder geschwungene Verkleidungen
- Gipsfaserplatten bei höherer mechanischer Beanspruchung
Eine einzelne Feuerschutz- oder Feuchtraumplatte erfüllt nicht automatisch alle Anforderungen. Entscheidend ist immer der vollständige Systemaufbau.
Wie plant man eine Säulenverkleidung richtig?
Eine saubere Säulenverkleidung beginnt mit einer genauen Bestandsaufnahme.
Vor dem Aufbau sollten folgende Fragen geklärt werden:
- Welche Form soll die fertige Säule erhalten?
- Wie groß ist die vorhandene Stütze?
- Ist die Säule gerade und lotrecht?
- Welche Außenmaße darf die Verkleidung haben?
- Verlaufen Leitungen oder Installationen an der Säule?
- Bestehen Anforderungen an Brand-, Schall- oder Feuchteschutz?
- Muss die Säule später zugänglich bleiben?
- Welche Oberfläche ist vorgesehen?
- Gibt es mehrere gleichartige Säulen?
- Lassen sich Bauteile in der Werkstatt vorfertigen?
Gerade bestehende Beton- oder Stahlstützen können Maßabweichungen aufweisen. Deshalb sollten die tatsächlichen Maße an mehreren Stellen kontrolliert werden.
Wie konstruiert man die Unterkonstruktion für eine Säulenverkleidung?
Die Unterkonstruktion definiert die spätere Form. Sie muss lotrecht, stabil und genau ausgerichtet sein.
1. Säule vermessen
Zuerst werden Breite, Tiefe, Höhe und Verlauf der vorhandenen Säule aufgenommen.
Dabei sollten auch Auskragungen, Anschlüsse und Installationen dokumentiert werden.
2. Außenform festlegen
Anschließend wird entschieden, ob die Verkleidung rechteckig, polygonal oder rund ausgeführt wird.
Die gewählte Form bestimmt:
- Profilanordnung
- Anzahl der Plattenflächen
- benötigte Formteile
- Außenmaße
- Oberflächenaufwand
3. Grundriss auf Boden und Decke übertragen
Die Außenkontur wird exakt auf Boden und Decke angezeichnet.
Dabei helfen:
- Laser
- Schnur
- Winkel
- Schablonen
- digitale Aufmaßdaten
Die Konturen müssen übereinanderliegen. Andernfalls verläuft die spätere Säulenverkleidung schräg oder verdreht.
4. Anschlussprofile montieren
Nun werden die geeigneten Profile entlang der Markierung befestigt.
Die Befestigungsmittel müssen zum Untergrund passen. Außerdem dürfen statisch oder brandschutztechnisch relevante Bauteile nicht ohne Abstimmung bearbeitet werden.
5. Senkrechte Profile einsetzen
Die senkrechten Profile verbinden Boden- und Deckenrahmen.
Sie geben der Konstruktion Stabilität und dienen als Befestigungsgrund für die Beplankung.
Bei hohen oder stark beanspruchten Verkleidungen können zusätzliche Querprofile notwendig sein.
6. Unterkonstruktion kontrollieren
Vor der Beplankung werden folgende Punkte geprüft:
- Lot
- Rechtwinkligkeit
- Außenmaße
- Ebenheit
- Stabilität
- Profilabstände
- Anschlüsse
- ausreichende Auflage für alle Plattenkanten
Fehler in der Unterkonstruktion lassen sich nach der Beplankung nur schwer korrigieren.
Wie baut man eine runde Unterkonstruktion?
Bei einer runden Säulenverkleidung müssen die Anschlussprofile an den gewünschten Radius angepasst werden.
Je nach System kommen dafür flexible Profile oder kontrolliert eingeschnittene Profile zum Einsatz.
Ein möglicher Ablauf ist:
- Radius auf Boden und Decke anzeichnen
- Profile entsprechend dem Radius vorbereiten
- Profile entlang der Markierung befestigen
- senkrechte Ständer in engen Abständen einsetzen
- Rundung mit einer Schablone kontrollieren
- zusätzliche Auflagepunkte ergänzen
Je enger der Radius ist, desto mehr Auflagepunkte benötigt die Beplankung.
Die genauen Profilabstände richten sich nach Plattenart, Radius und Herstellervorgaben.
Wie befestigt man Gipskartonplatten an einer Säulenverkleidung?
Die Platten werden entsprechend dem vorgesehenen System an der Unterkonstruktion befestigt.
Ein typischer Ablauf ist:
- tatsächliche Maße an der fertigen Unterkonstruktion aufnehmen
- Platten zuschneiden oder Formteile bereitstellen
- Bauteile probeweise ansetzen
- Platten ausrichten
- schrittweise befestigen
- Schraubenköpfe kontrollieren
- Fugen und Kanten prüfen
Die Schrauben müssen die Platte sicher halten, ohne die Kartonoberfläche zu zerstören.
Schraubenart, Abstände und Randabstände richten sich nach dem jeweiligen Platten- und Unterkonstruktionssystem.
Wie schneidet man Gipskarton für eine Säulenverkleidung zu?
Für gerade Flächen können Gipskartonplatten angeritzt und gebrochen werden.
Ein typischer manueller Zuschnitt umfasst:
- Maße übertragen
- Karton entlang einer Schiene anritzen
- Platte kontrolliert brechen
- rückseitigen Karton durchtrennen
- Kante nacharbeiten
- Zuschnitt probeweise einsetzen
Für polygonale, runde oder wiederkehrende Bauteile können Fräs- und Sägesysteme Vorteile bieten.
Sie erleichtern:
- gleichmäßige Plattenbreiten
- wiederholbare Winkel
- präzise Gehrungen
- Fräsungen für Faltungen
- Ausschnitte für Installationen
- Serienfertigung mehrerer Säulen
Wie lassen sich Säulenverkleidungen vorfertigen?
Bei der Vorfertigung werden die benötigten Plattenelemente bereits in der Werkstatt zugeschnitten, gefräst und gegebenenfalls zu Formteilen verbunden.
Typische vorgefertigte Bauteile sind:
- L-Winkel
- U-förmige Verkleidungselemente
- polygonale Segmente
- Eckelemente
- Anschlussblenden
- Ausschnitte für Installationen
- Teilstücke für runde Säulen
- wiederkehrende Säulenmodule
Für eine rechteckige Säule kann beispielsweise ein U-Formteil gefertigt werden. Auf der Baustelle muss dann nur noch die verbleibende Seite geschlossen werden.
Dadurch sinkt die Anzahl einzelner Plattenstreifen.
Welche Vorteile bietet die Vorfertigung von Säulenverkleidungen?
Wiederholbare Maße
Feste Anschläge und dokumentierte Einstellungen ermöglichen gleichmäßige Bauteile.
Das ist besonders wichtig, wenn mehrere Säulen im selben Raum oder Gebäude verkleidet werden.
Gerade Kanten
Gefräste Faltkanten können einen gleichmäßigen Verlauf erzeugen und einzelne Plattenstöße reduzieren.
Kürzere Montagezeiten
Auf der Baustelle werden vorbereitete Formteile positioniert und befestigt. Dadurch sinkt der Aufwand für Messen, Zuschneiden und Ausrichten.
Weniger Nacharbeit
Passgenaue Formteile reduzieren offene Fugen und ungleichmäßige Übergänge.
Voraussetzung ist jedoch ein genaues Aufmaß.
Bessere Materialplanung
Mehrere Säulenelemente lassen sich gemeinsam auf den Rohplatten planen. Dadurch kann der Materialverschnitt sinken.
Weniger Staub auf der Baustelle
Ein großer Teil der Säge- und Fräsarbeiten findet in einem eingerichteten Fertigungsbereich statt.
Wann lohnt sich die Vorfertigung?
Die Vorfertigung lohnt sich besonders, wenn:
- mehrere gleiche Säulen vorhanden sind
- identische Querschnitte wiederkehren
- hohe Anforderungen an gerade Kanten bestehen
- polygonale oder komplexe Formen benötigt werden
- die Baustellenzeit knapp ist
- Zuschnitte regelmäßig wiederkehren
- mehrere Etagen ähnlich aufgebaut sind
- auf der Baustelle wenig Platz für Bearbeitung vorhanden ist
Bei einer einzelnen unregelmäßigen Säule kann die direkte Baustellenfertigung dagegen sinnvoller sein.
Welche Maschinen eignen sich für die Formteilfertigung?
Handgeführte Werkzeuge
Handgeführte Fräs- und Sägesysteme eignen sich für einzelne Elemente und kurzfristige Anpassungen.
Allerdings muss der Bediener jeden Schnitt neu messen und führen.
Mobile Fräs- und Sägetische
Mobile Tischsysteme verbinden eine definierte Plattenauflage mit flexiblen Einsatzmöglichkeiten.
Sie eignen sich für kleinere und mittlere Serien sowie für Baustellenanpassungen.
Stationäre Fräs- und Sägetische
Stationäre Systeme schaffen einen festen Arbeitsplatz für wiederkehrende Säulenverkleidungen und andere Formteile.
Feste Anschläge und wechselbare Aggregate erleichtern strukturierte Bearbeitungsabläufe.
CNC-gesteuerte Maschinen
CNC-Systeme eignen sich für:
- polygonale Geometrien
- freie Konturen
- technische Ausschnitte
- unterschiedliche Säulenquerschnitte
- wiederkehrende Serienbauteile
- digitale Fertigungsdaten
Dabei ist jedoch nicht allein die Maschine entscheidend. Auch Aufmaß, Stücklisten, Kennzeichnung und Montage müssen gut organisiert sein.
Wie verspachtelt man eine Säulenverkleidung sauber?
Eine Säulenverkleidung besitzt viele sichtbare Außenkanten. Deshalb ist die Oberflächenbearbeitung besonders wichtig.
Fugen vorbereiten
Zunächst werden Staub und lose Bestandteile entfernt.
Die Fugen müssen zum verwendeten System passen und dürfen nicht unnötig breit sein.
Eckschutzprofile montieren
Außenkanten sind stoßgefährdet. Geeignete Eckschutzprofile schützen sie und erleichtern eine gerade Ausbildung.
Bei gefalteten Formteilen kann je nach Konstruktion eine durchgehende Kartonkante entstehen. Ob zusätzlicher Kantenschutz notwendig ist, hängt vom Einsatzbereich und der Beanspruchung ab.
Erste Spachtelschicht auftragen
Fugen, Schraubenköpfe und Profile werden mit geeigneter Spachtelmasse bearbeitet.
Falls das System einen Bewehrungsstreifen vorsieht, wird dieser in die frische Spachtelmasse eingebettet.
Weitere Lagen auftragen
Nach ausreichender Trocknung folgen weitere dünne Spachtelschichten.
Dabei werden Übergänge zunehmend breiter ausgezogen.
Oberfläche schleifen
Nach vollständiger Trocknung wird die Fläche vorsichtig geschliffen.
Zu starkes Schleifen kann Kartonoberfläche oder Eckprofile beschädigen.
Grundieren und beschichten
Vor Farbe, Putz oder Tapete wird die Fläche grundiert. Dadurch entsteht ein gleichmäßiges Saugverhalten.
Welche Oberflächenqualität ist erforderlich?
Die notwendige Oberflächenqualität hängt von der späteren Beschichtung und der Beleuchtung ab.
Bei folgenden Situationen fallen Unebenheiten besonders stark auf:
- Streiflicht
- glänzende Farben
- dunkle Oberflächen
- großflächige Beleuchtung
- repräsentative Innenräume
- Säulen im direkten Sichtbereich
Deshalb sollte die gewünschte Oberflächenqualität bereits in der Ausschreibung und Planung festgelegt werden.
Welche Fehler treten bei Säulenverkleidungen häufig auf?
Die Unterkonstruktion ist nicht lotrecht
Schiefe Profile führen zu unterschiedlich breiten Flächen und verdrehten Kanten.
Diese Fehler lassen sich später kaum ausspachteln.
Die Außenmaße unterscheiden sich
Wer jede Säulenseite einzeln misst und zuschneidet, erzeugt leichter Abweichungen.
Feste Maße und Anschläge verbessern die Wiederholgenauigkeit.
Plattenkanten sind nicht ausreichend hinterlegt
Jede Plattenkante benötigt eine sichere Befestigungsmöglichkeit.
Fehlt sie, können sich Fugen bewegen und Risse bilden.
Schrauben werden zu tief gesetzt
Wird der Karton durchtrennt, verliert die Schraube ihren sicheren Halt.
Außenecken sind nicht geschützt
Ungeschützte Kanten brechen bei Stößen schnell aus.
Das gilt besonders für Säulen in Fluren, Eingangsbereichen oder öffentlichen Gebäuden.
Runde Flächen werden ungleichmäßig abgestützt
Zu große Profilabstände führen zu Wellen oder einer segmentierten Rundung.
Die falsche Platte wird verwendet
Plattenmaterial und Aufbau müssen zu Feuchtigkeit, Brandschutz und Beanspruchung passen.
Spachtelschichten werden zu dick aufgetragen
Dicke Lagen trocknen ungleichmäßig und erhöhen das Risiko für Risse oder sichtbare Übergänge.
Vorgefertigte Formteile passen nicht
Ungenaue Maße oder nicht berücksichtigte Bautoleranzen führen zu Anpassungsarbeiten auf der Baustelle.
Transportwege werden nicht geprüft
Große U-Formteile können beschädigt werden oder nicht durch Türen und Flure passen.
Was ist bei Brandschutzanforderungen zu beachten?
Eine Säule kann Teil der tragenden Konstruktion sein. Deshalb kann eine brandschutztechnisch wirksame Bekleidung erforderlich sein.
Die Anforderungen ergeben sich aus:
- Brandschutzkonzept
- Gebäudeklasse
- Nutzung
- Material der Stütze
- statischer Funktion
- geforderter Feuerwiderstandsdauer
- Einbausituation
Eine Feuerschutzplatte allein stellt noch keine geprüfte Brandschutzbekleidung dar.
Maßgeblich ist der vollständige Systemaufbau. Dazu gehören:
- Plattenart
- Plattenlagen
- Befestigung
- Fugen
- Unterkonstruktion
- Anschlüsse
- Bekleidungsumfang
- Abmessungen der Stütze
Deshalb dürfen nur geprüfte oder zugelassene Konstruktionen eingesetzt werden.
Was ist bei Feuchträumen zu beachten?
In feuchtebeanspruchten Bereichen müssen Platten, Profile, Befestigung und Oberfläche zur jeweiligen Beanspruchung passen.
Eine imprägnierte Platte allein reicht nicht immer aus.
Je nach Einsatzbereich können zusätzlich erforderlich sein:
- korrosionsgeschützte Profile
- geeignete Abdichtung
- dichte Anschlüsse
- feuchtigkeitsbeständige Oberflächen
- spezielle Systemplatten
Die Konstruktion sollte deshalb als Gesamtsystem geplant werden.
Was kostet eine Säulenverkleidung aus Gipskarton?
Die Kosten lassen sich nicht pauschal festlegen.
Sie hängen unter anderem ab von:
- Höhe und Umfang der Säule
- rechteckiger, polygonaler oder runder Form
- Plattenmaterial
- Anzahl der Plattenlagen
- Brandschutzanforderungen
- Unterkonstruktion
- Oberflächenqualität
- Anzahl der Außenecken
- Baustellenzugang
- Vorfertigung oder Fertigung vor Ort
- Transport
- Anzahl gleichartiger Säulen
Eine einfache rechteckige Verkleidung verursacht einen anderen Aufwand als eine runde, mehrlagige Brandschutzkonstruktion.
Für eine belastbare Kalkulation muss deshalb der konkrete Aufbau betrachtet werden.
Fazit:
Eine Säulenverkleidung aus Gipskarton entsteht durch eine exakt ausgerichtete Unterkonstruktion, passende Plattenzuschnitte und eine sorgfältige Kanten- und Oberflächenbearbeitung.
Rechteckige Säulen lassen sich vergleichsweise einfach aus geraden Plattenflächen herstellen. Polygonale und runde Formen benötigen dagegen eine genauere Planung und angepasste Materialien.
Bei mehreren gleichartigen Säulen bietet die Vorfertigung klare Vorteile. Gefräste L- und U-Formteile reduzieren einzelne Zuschnitte, verbessern die Wiederholgenauigkeit und verkürzen die Montagezeit.
Entscheidend bleibt jedoch der gesamte Prozess: Aufmaß, Planung, Fertigung, Transport und Montage müssen zuverlässig ineinandergreifen.
Wie flextos Ihren Trockenbaubetrieb konkret unterstützt
Seit über 17 Jahren entwickelt und produziert flextos Made-in-Germany-Maschinenlösungen speziell für den Trockenbau und die industrielle Vorfertigung von Formteilen. Mit weltweit mehr als 2.000 Kunden zählen wir heute zu den führenden Spezialisten und Marktführern für Fräs-, Säge- und CNC-Maschinen im Trockenbau.
Unser Fokus liegt auf präzisen Schnitten, wirtschaftlicher Vorfertigung und effizienten Fertigungsprozessen, von der mobilen Baustellenlösung bis hin zur automatisierten CNC-Fertigung.
Mit den SUPERCUT-Maschinen unterstützen wir Trockenbauunternehmen, Vorfertigungsbetriebe und industrielle Ausbauunternehmen weltweit dabei, ihre Produktion nachhaltig effizienter zu gestalten:
- präzise Zuschnitte und saubere Kanten bei Standard- und Sonderformteilen
- wirtschaftliche Vorfertigung von Formteilen und Trockenbauelementen
- reduzierte Montagezeiten auf der Baustelle
- weniger Ausschuss und reproduzierbare Qualität
- mobile und stationäre Lösungen für Werkstatt und Baustelle
- skalierbare Maschinenkonzepte, vom Handwerk bis zur industriellen Fertigung
Als Marktführer für Maschinen im Trockenbau entwickeln, produzieren und vertreiben wir unsere Systeme selbst, praxisnah, anwenderorientiert und mit direktem Bezug zur täglichen Arbeit im Innenausbau. Einen Überblick über unser gesamtes Maschinenportfolio finden Sie auf unserer Produktseite.
Wenn Sie wissen möchten, welche Lösung zu Ihrem Betrieb und Ihren Anforderungen passt, beraten wir Sie gerne persönlich.
Ähnliche Artikel
- 7 Innenausbau-Probleme die mit vorgefertigten Formteilen gelöst werden können
- Wie fräst man saubere L-Winkel und Ecken aus Gipskarton?
- Wie werden Gipskarton-Formteile hergestellt?
- Wie viel Zeit spart Vorfertigung im Trockenbau auf der Baustelle?
- Wie funktioniert die Formteilproduktion direkt auf der Baustelle?
