Lichtvouten vorfertigen: Vorteile, Vorgehen und typische Herausforderungen

Pascale Ramos ·

Lichtvouten lassen sich vorfertigen, indem Gipskartonplatten bereits in der Werkstatt zugeschnitten, gefräst und zu passenden Profilen zusammengefügt werden. Auf der Baustelle werden die vorbereiteten Elemente positioniert, befestigt und an die angrenzenden Bauteile angeschlossen.

Das kann den Montageaufwand reduzieren und gleichmäßige Ergebnisse erleichtern. Voraussetzung ist, dass Aufmaß, Voutenprofil, Beleuchtung und Montage aufeinander abgestimmt sind. Besonders bei wiederkehrenden Profilen oder größeren Stückzahlen bietet eine strukturierte Vorfertigung Vorteile.

Was ist eine Lichtvoute?

Eine Lichtvoute ist eine Konstruktion für indirekte Beleuchtung. Eine Blende verdeckt die Lichtquelle aus den vorgesehenen Blickrichtungen. Das Licht tritt durch die offene Seite aus und wird an Wand oder Decke reflektiert.

Lichtvouten werden beispielsweise in Wohngebäuden, Hotels, Büros, Restaurants, Verkaufsflächen und Empfangsbereichen eingesetzt. Je nach Gestaltung verlaufen sie gerade, um eine Raumecke oder entlang einer geschwungenen Kontur.

Wie gleichmäßig die Beleuchtung wirkt, hängt vom Zusammenspiel aus Profilgeometrie, Lichtquelle, Einbauposition und Reflexionsfläche ab. Die Form sollte deshalb zusammen mit der Beleuchtung geplant werden.

Weiterführende Grundlagen erläutert der Beitrag Wie stellt man Lichtvouten aus Gipskarton her?.

Wie ist eine Lichtvoute aufgebaut?

Der genaue Aufbau richtet sich nach dem gewählten Profil und der Einbausituation. Nicht jede Lichtvoute benötigt dieselben Einzelteile.

Bestandteil Aufgabe Bei der Planung beachten
Blende Verdeckt die Lichtquelle und bildet die sichtbare Vorderkante Höhe und Position auf die üblichen Blickrichtungen abstimmen
Leuchtenkammer Bietet Platz für Leuchte, LED-Profil und Anschlüsse Einbauraum und Verarbeitungsvorgaben der Beleuchtung berücksichtigen
Rückwand oder Laibung Bildet je nach Konstruktion den rückwärtigen Abschluss oder Anschlussbereich Geometrie und Übergänge zu Wand oder Decke festlegen
Unterkonstruktion beziehungsweise Befestigungssystem Trägt und positioniert die Voutenelemente Befestigungsgrund, Eigengewicht und vorgesehene Montage berücksichtigen

Gefaltete Formteile können mehrere dieser Flächen in einem Bauteil zusammenfassen. Dadurch müssen bei der Montage weniger einzelne Plattenstreifen ausgerichtet werden.

Was muss vor der Vorfertigung feststehen?

Am Anfang stehen das geprüfte Aufmaß und ein eindeutig definiertes Profil. Legen Sie fest, welche Flächen sichtbar bleiben und welche Maße sich auf Innen- oder Außenkanten beziehen.

Für die Fertigungsplanung sollten insbesondere folgende Punkte geklärt sein:

  • Verlauf, Länge und Querschnitt der Lichtvoute
  • gerade Abschnitte, Ecken, Rundungen und Übergänge
  • Position der Lichtquelle und gewünschte Abstrahlrichtung
  • Platz für LED-Profile, Anschlüsse und weitere Komponenten
  • Zugang zu wartungsbedürftigen Bauteilen
  • Befestigung und Anschlüsse an Wand oder Decke
  • Elementlängen, Stoßstellen und Transportwege
  • geforderte Oberflächenqualität

Prüfen Sie vor der Serienfertigung an einem Muster, ob die Blende die Lichtquelle ausreichend verdeckt und die gewünschte Lichtverteilung entsteht. Auch Netzteile und Steuerungen müssen bei Bedarf erreichbar bleiben.

Die Anforderungen an Einbauraum und Wärmeabfuhr richten sich nach der eingesetzten Beleuchtung. Eine pauschale Leuchtenkammertiefe passt deshalb nicht zu jeder Ausführung.

Welche Materialien eignen sich für Lichtvouten?

Gipskartonplatten lassen sich schneiden, fräsen und zu unterschiedlichen Profilen verarbeiten. Sie eignen sich deshalb für viele Lichtvouten im Trockenbau.

Für geschwungene Konstruktionen kommen geeignete Biegeplatten oder entsprechend hergestellte Rundformteile infrage. Material, Radius und Bearbeitungsmethode müssen zusammenpassen.

Je nach Projekt können außerdem Gipsfaserplatten, Holzwerkstoffe oder Kunststoffplatten vorgesehen sein. Diese Materialien sind jedoch keine beliebig austauschbaren Alternativen. Ihre Eignung muss zur Konstruktion, Beanspruchung, Beleuchtung und geplanten Oberfläche passen.

Bei Brand- oder Feuchteschutzanforderungen ist der vollständige Systemaufbau maßgeblich. Die Bezeichnung einer einzelnen Platte reicht nicht aus, um die Leistung der gesamten Konstruktion zu beurteilen.

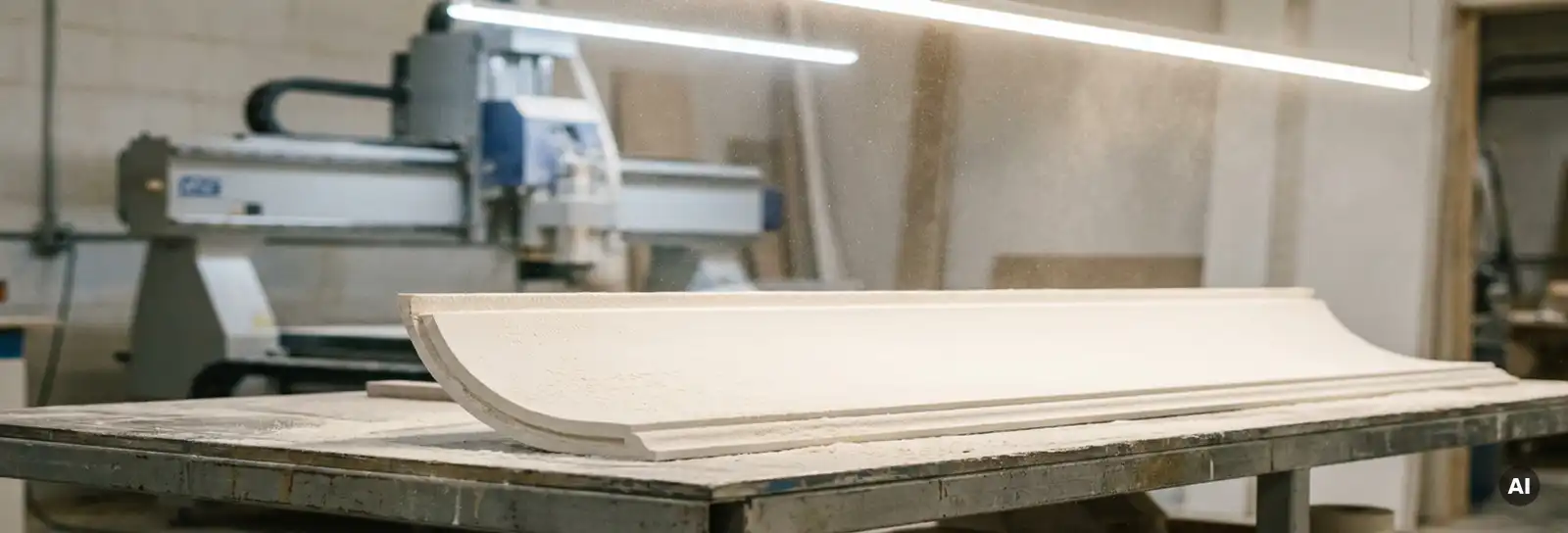

Wie lassen sich Lichtvouten vorfertigen?

Ein klarer Ablauf verbindet die Planung mit der späteren Montage.

1. Aufmaß und Profil prüfen

Gleichen Sie die Planmaße mit der Einbausituation ab. Berücksichtigen Sie Bautoleranzen, Anschlüsse und die Position der Beleuchtung.

Ein geprüftes Muster hilft, Profilmaße, Faltwinkel und Befestigung vor der Fertigung weiterer Elemente zu kontrollieren.

2. Zuschnitt und Bearbeitungsdaten vorbereiten

Erstellen Sie Stücklisten, Zuschnittmaße und die erforderlichen Fräspositionen. Für manuell geführte Systeme dienen Zeichnungen, Schablonen und Anschläge als Grundlage. Bei geeigneten CNC-Systemen werden die Bearbeitungen über digitale Fertigungsdaten vorbereitet.

Planen Sie mehrere Elemente nach Möglichkeit gemeinsam auf den Rohplatten. Eine abgestimmte Materialbelegung kann Verschnitt reduzieren.

3. Platten zuschneiden und profilieren

Schneiden Sie Blenden, Rückwände und weitere Bauteile auf die vorgesehenen Maße zu. Prüfen Sie Anschläge, Auflage und Werkzeugzustand.

Saubere Schnittkanten erleichtern die anschließende Verarbeitung. Bei langen Lichtvouten können bereits kleine Abweichungen den Kantenverlauf und die Passung der Elemente beeinträchtigen.

4. Faltkanten, Gehrungen oder Rundungen herstellen

Fräsen Sie die vorgesehenen Faltlinien beziehungsweise Konturen mit einem geeigneten Werkzeug. Frästiefe, Geometrie und Bearbeitungsparameter müssen zum Plattentyp passen.

Bei gefalteten Gipskartonprofilen bleibt die verbindende Kartonlage erhalten. Die Elemente werden anschließend kontrolliert gefaltet und, soweit vorgesehen, nach den jeweiligen Verarbeitungsvorgaben verklebt oder fixiert.

Geschwungene Profile benötigen eine auf Material und Radius abgestimmte Herstellung. Einstellungen für gerade Faltprofile lassen sich darauf nicht ungeprüft übertragen.

5. Formteile kontrollieren und geschützt bereitstellen

Prüfen Sie Maße, Winkel, Kanten, Oberflächen und die vorgesehenen Anschlüsse. Bei verklebten Elementen ist auch die ausreichende Festigkeit vor dem Transport zu beachten.

Kennzeichnen Sie die Bauteile nach Einbauposition und schützen Sie empfindliche Kanten. Elementgrößen und Verpackung müssen zu den Transportwegen passen.

6. Elemente montieren und Lichtwirkung prüfen

Auf der Baustelle werden die vorbereiteten Formteile am vorgesehenen Befestigungssystem ausgerichtet und montiert. Anschließend folgen Fugen, Anschlüsse und Oberflächenbearbeitung.

Prüfen Sie die Lichtwirkung rechtzeitig mit der vorgesehenen Beleuchtung. Indirektes Licht kann Unebenheiten und ungleichmäßige Übergänge besonders deutlich sichtbar machen.

Welche Fehler treten bei der Vorfertigung von Lichtvouten häufig auf?

Fehler Mögliche Folge Geeignete Gegenmaßnahme
Ungenaue Maße oder Zuschnitte Offene Fugen und Anpassungsarbeiten Aufmaß, Maßbezüge und Erstteil vor der Serie prüfen
Stumpfe oder ungeeignete Werkzeuge Ausbrüche und unsaubere Fräskanten Werkzeug passend zum Material wählen und Zustand kontrollieren
Falsch abgestimmte Fräsparameter Beschädigte Kartonlage oder ungenaue Profilform Einstellungen am Probestück prüfen
Unpassende Leuchtenkammer oder Blende Platzprobleme, sichtbare Lichtquelle oder unerwünschte Lichtverteilung Profil und Beleuchtung gemeinsam bemustern
Fehlende Wartungszugänge Erschwerter Austausch von Komponenten Zugänglichkeit bereits in der Planung berücksichtigen
Unzureichende Oberflächenbearbeitung Sichtbare Fugen, Wellen oder Schleifspuren Oberfläche auf Beleuchtung und vereinbarte Qualität abstimmen
Ungeschützter Transport Beschädigte Kanten und verformte Elemente Bauteile kennzeichnen, sichern und geschützt transportieren

Eine Kontrolle des ersten vollständig hergestellten Elements zeigt, ob Zuschnitt, Fräsung und Zusammenbau zusammenpassen. Nach Material- oder Werkzeugwechseln sollten die Einstellungen erneut geprüft werden.

Wie wird die Fertigung wiederkehrender Lichtvouten wirtschaftlicher?

Wer regelmäßig Lichtvouten vorfertigt, profitiert von dokumentierten Abläufen. Dazu gehören freigegebene Profile, eindeutige Stücklisten und wiederholbare Maschineneinstellungen.

Legen Sie außerdem fest, welche Maße geprüft werden und wann eine Zwischenkontrolle erfolgt. So lassen sich Abweichungen erkennen, bevor eine größere Serie betroffen ist.

Eine abgestimmte Fertigung kann mehrere Vorteile verbinden:

  • weniger erneutes Einrichten bei wiederkehrenden Profilen
  • gleichmäßigere Abmessungen und Kanten
  • weniger einzelne Zuschnitte auf der Baustelle
  • frühzeitige Qualitätskontrolle
  • besser planbare Materialbelegung und Montage

Diese Vorteile entstehen durch den gesamten Ablauf. Ungenaue Ausgangsmaße oder ungeklärte Anschlüsse lassen sich durch eine präzise Maschine allein nicht ausgleichen.

Wann ist CNC-Technik für Lichtvouten sinnvoll?

CNC-gesteuerte Maschinen sind besonders interessant, wenn komplexe Konturen, wiederkehrende Bearbeitungen oder viele Varianten nach digitalen Daten gefertigt werden sollen.

Ob sich ihr Einsatz lohnt, hängt unter anderem von Stückzahl, Geometrie, Datenaufbereitung und verfügbarer Ausstattung ab. Für einfache, wiederkehrende Profile kann auch ein geeigneter Fräs- und Sägetisch mit festen Anschlägen einen gut reproduzierbaren Ablauf ermöglichen.

Entscheidend ist, dass Maschine, Werkzeug und Material die vorgesehenen Bearbeitungen unterstützen. Die passende Technik wird aus der Fertigungsaufgabe abgeleitet.

Wann lohnt sich die Vorfertigung von Lichtvouten?

Vorfertigung bietet sich vor allem bei wiederkehrenden Profilen, längeren Voutenverläufen und größeren Projekten an. Sie verlagert Zuschnitt, Fräsung und einen Teil der Qualitätskontrolle in die Werkstatt.

Dadurch kann sich das Montageteam stärker auf Ausrichtung, Befestigung und Anschluss konzentrieren. Wie groß der Nutzen ausfällt, hängt von Aufmaß, Elementaufteilung, Transport und verbleibenden Anpassungen ab.

Ein zuverlässiger Ablauf verbindet deshalb Planung, Fertigung, Qualitätskontrolle und Montage. So entstehen Formteile, die zur Einbausituation und zur gewünschten Lichtwirkung passen.

Wie flextos Ihren Trockenbaubetrieb konkret unterstützt

Seit über 17 Jahren entwickelt und produziert flextos Made in Germany Maschinenlösungen speziell für den Trockenbau und die industrielle Vorfertigung von Formteilen. Mit weltweit mehr als 2.000 Kunden zählen wir heute zu den führenden Spezialisten und Marktführern für Fräs-, Säge- und CNC-Maschinen im Trockenbau.

Unser Fokus liegt auf präzisen Schnitten, wirtschaftlicher Vorfertigung und effizienten Fertigungsprozessen, von der mobilen Baustellenlösung bis hin zur automatisierten CNC-Fertigung.

Mit den SUPERCUT Maschinen unterstützen wir Trockenbauunternehmen, Vorfertigungsbetriebe und industrielle Ausbauunternehmen weltweit dabei, ihre Produktion nachhaltig effizienter zu gestalten:

  • präzise Zuschnitte und saubere Kanten bei Standard- und Sonderformteilen
  • wirtschaftliche Vorfertigung von Formteilen und Trockenbauelementen
  • reduzierte Montagezeiten auf der Baustelle
  • weniger Ausschuss und reproduzierbare Qualität
  • mobile und stationäre Lösungen für Werkstatt und Baustelle
  • skalierbare Maschinenkonzepte, vom Handwerk bis zur industriellen Fertigung

Als Marktführer für Maschinen im Trockenbau entwickeln, produzieren und vertreiben wir unsere Systeme selbst, praxisnah, anwenderorientiert und mit direktem Bezug zur täglichen Arbeit im Innenausbau.

Wenn Sie wissen möchten, welche Lösung zu Ihrem Betrieb und Ihren Anforderungen passt, beraten wir Sie gerne persönlich.
