LED-Beleuchtung lässt sich gut in eine abgehängte Gipskartondecke integrieren. Entscheidend ist jedoch, dass Leuchten, Leitungen, Unterkonstruktion und Ausschnitte frühzeitig aufeinander abgestimmt sind.
Zuerst legt der Betrieb die Positionen der Leuchten fest. Danach plant er Leitungswege und prüft die benötigte Einbautiefe. Anschließend kann er die Ausschnitte in den Gipskartonplatten vorbereiten.
Besonders bei vielen gleichen LED-Spots oder Lichtvouten lohnt sich die Vorfertigung. Denn dann müssen Mitarbeiter die Maße nicht bei jeder Platte erneut übertragen. Stattdessen fertigen sie gleiche Ausschnitte und Formteile mit festen Maßen.
Welche LED-Beleuchtung eignet sich für abgehängte Gipskartondecken?
Für abgehängte Gipskartondecken kommen vor allem LED-Einbaustrahler, LED-Panels und LED-Streifen infrage.
Welche Variante passt, hängt von der gewünschten Beleuchtung und vom Aufbau der Decke ab.
LED-Einbaustrahler eignen sich für einzelne Lichtpunkte. Dafür benötigt die Gipskartonplatte einen passenden runden oder eckigen Ausschnitt.
LED-Panels erzeugen dagegen größere Lichtflächen. Deshalb benötigen sie andere Ausschnitte und eine entsprechend geplante Unterkonstruktion.
LED-Streifen kommen häufig bei indirekter Beleuchtung zum Einsatz. Typische Anwendungen sind Lichtvouten oder abgesetzte Deckenbereiche. Dabei bestimmt die Form der Voute später auch die Wirkung des Lichts.
Vor dem Bau sollte deshalb feststehen, welches Beleuchtungssystem zum Einsatz kommt.
Wie viel Einbautiefe benötigen LED-Spots?
Die benötigte Einbautiefe hängt von der jeweiligen Leuchte ab. Deshalb sollte der Betrieb zuerst das konkrete Modell auswählen und danach den Deckenaufbau festlegen.
Neben der Leuchte selbst benötigen gegebenenfalls auch Treiber, Leitungen und Anschlüsse Platz im Deckenhohlraum.
Außerdem können andere Installationen den verfügbaren Raum einschränken. Dazu gehören zum Beispiel:
- Lüftungsleitungen
- Rohrleitungen
- Kabeltrassen
- Unterkonstruktionen
- Dämmstoffe
Deshalb sollte das Montageteam den verfügbaren Raum prüfen, bevor es die Gipskartondecke schließt.
Das verhindert ein typisches Problem: Der Ausschnitt sitzt an der richtigen Stelle, aber oberhalb der Platte fehlt der Platz für die Leuchte.
Wie plant man LED-Spots in einer Gipskartondecke?
Eine gute Planung beginnt mit den Positionen der Leuchten. Dabei müssen die geplanten Ausschnitte zur Unterkonstruktion und zu den Installationen im Deckenhohlraum passen.
Ein sinnvoller Ablauf sieht so aus:
- Positionen der Leuchten festlegen.
- Maße und Ausschnittgrößen bestimmen.
- Unterkonstruktion berücksichtigen.
- Leitungswege planen.
- Einbautiefe kontrollieren.
- Ausschnitte den jeweiligen Platten zuordnen.
- Gipskartonplatten zuschneiden und montieren.
- Leuchten nach Abschluss der erforderlichen Arbeiten einsetzen.
Dadurch erkennt der Betrieb mögliche Kollisionen frühzeitig.
Liegt beispielsweise ein geplanter LED-Spot direkt an einem Profil, kann die Position noch vor der Montage angepasst werden. Das ist einfacher, als eine bereits montierte Decke nachzuarbeiten.
Wann sollte die Elektroinstallation vorbereitet werden?
Die Leitungsführung sollte feststehen, bevor der Trockenbauer die Decke vollständig beplankt. Dadurch bleiben Leitungswege und Anschlusspunkte zunächst gut zugänglich.
Außerdem sollten die Positionen eindeutig dokumentiert sein. Das ist besonders wichtig, wenn Elektroinstallation und Trockenbau unterschiedliche Mitarbeiter oder Gewerke übernehmen.
So lässt sich verhindern, dass später nach Leitungen gesucht oder eine bereits montierte Platte erneut geöffnet werden muss.
Arbeiten an der Elektroinstallation selbst gehören dabei in die Hände entsprechend qualifizierter Fachkräfte.
Wie stellt man Ausschnitte für LED-Spots in Gipskarton her?

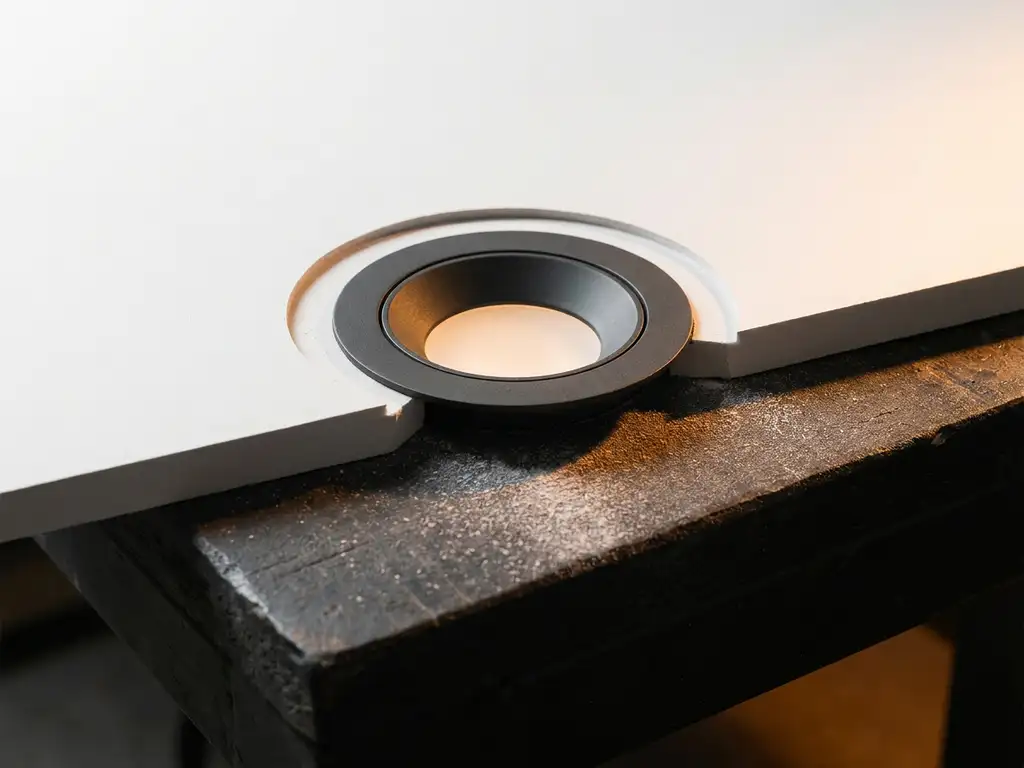

Für LED-Spots benötigt die Gipskartonplatte einen Ausschnitt, der zum Einbaumaß der Leuchte passt. Runde Öffnungen lassen sich beispielsweise mit einem geeigneten Kreisschneider oder einer Lochsäge herstellen.
Bei einzelnen Leuchten kann der Mitarbeiter die Position ausmessen, anzeichnen und anschließend ausschneiden.
Bei vielen gleichen Ausschnitten wiederholt sich dieser Ablauf jedoch:
messen → Position übertragen → anzeichnen → ausschneiden → kontrollieren
Genau hier bietet die Vorfertigung einen Vorteil.
Sind Position und Durchmesser bekannt, können die Ausschnitte bereits vor der Montage der Platte entstehen. Dadurch verlagert der Betrieb Arbeit von der Decke an einen besser zugänglichen Arbeitsplatz.
Wie lassen sich viele gleiche LED-Ausschnitte schneller herstellen?
Bei mehreren gleichen Deckenfeldern sollte der Betrieb nicht jeden Ausschnitt einzeln neu einmessen.
Stattdessen kann er wiederkehrende Maße übernehmen und gleiche Platten nacheinander bearbeiten. Anschläge, Schablonen oder geeignete Fräs- und Sägesysteme helfen dabei, Positionen zu wiederholen.
Dadurch entsteht ein klarer Ablauf:
Platte positionieren → Maß einstellen → Ausschnitt herstellen → Platte kennzeichnen → nächste Platte bearbeiten
Vor allem bei wiederkehrenden Raumtypen kann das Arbeit sparen. Das betrifft beispielsweise Hotels, Bürogebäude oder Wohnungsbauprojekte mit gleichen Grundrissen.
Der Vorteil entsteht dabei nicht allein durch schnelleres Schneiden. Vielmehr entfallen wiederholtes Messen und Anzeichnen.
Wie werden Lichtvouten aus Gipskarton hergestellt?
Für indirekte LED-Beleuchtung kommen häufig Lichtvouten aus Gipskarton zum Einsatz. Dabei sitzt der LED-Streifen in oder hinter einem geformten Deckenbereich und bleibt aus der normalen Blickrichtung verdeckt.
Eine solche Voute kann der Betrieb aus mehreren einzelnen Platten aufbauen. Alternativ lassen sich passende Gipskarton-Formteile vorbereiten.
Dafür schneidet der Mitarbeiter die Platte zunächst auf Maß. Anschließend fräst er definierte Nuten und faltet die Platte in die benötigte Form.
So entsteht aus einer ebenen Platte beispielsweise ein Winkel- oder U-förmiges Bauteil.
Bei wiederkehrenden Lichtvouten kann der Betrieb dieselben Maße und Fräspositionen für mehrere Formteile verwenden. Dadurch entstehen gleiche Bauteile mit einem wiederholbaren Fertigungsablauf.
Was muss beim Brandschutz beachtet werden?
Bei Decken mit Brandschutzanforderungen dürfen Ausschnitte für Leuchten nicht unabhängig vom geprüften Deckenaufbau betrachtet werden.
Deshalb muss bereits während der Planung geklärt werden, ob die Decke bestimmte Anforderungen an den Feuerwiderstand erfüllt. Ist das der Fall, müssen Leuchten, Ausschnitte und gegebenenfalls zusätzliche Maßnahmen zum vorgesehenen System passen.
Hier sollte der Betrieb nach den Vorgaben des jeweiligen Deckensystems, der Planung und der eingesetzten Produkte arbeiten.
Ein pauschaler Aufbau für jede Gipskartondecke ist deshalb nicht sinnvoll.
Welche Fehler treten beim Einbau von LED-Spots häufig auf?
Viele Probleme entstehen nicht beim Einsetzen der Leuchte, sondern bereits vorher bei der Planung.
Typische Fehler sind:
- Leuchten kollidieren mit Profilen der Unterkonstruktion.
- Der Deckenhohlraum bietet zu wenig Platz.
- Ausschnitte sitzen an der falschen Position.
- Der Durchmesser des Ausschnitts passt nicht zur Leuchte.
- Leitungen lassen sich nach dem Beplanken nicht mehr eindeutig zuordnen.
- Treiber oder Anschlüsse sind schlecht zugänglich.
- Wiederkehrende Ausschnitte werden jedes Mal neu ausgemessen.
- Anforderungen des Deckensystems werden zu spät berücksichtigt.
Deshalb sollte der Betrieb die Beleuchtung nicht erst nach der fertigen Decke einplanen.
Je früher Trockenbau, Beleuchtung und Elektroinstallation aufeinander abgestimmt sind, desto weniger Änderungen entstehen später auf der Baustelle.
Wann lohnt sich die Vorfertigung für LED-Beleuchtung?
Vorfertigung lohnt sich besonders, wenn sich Leuchtenpositionen, Deckenfelder oder Lichtvouten innerhalb eines Projekts wiederholen.
Bei einem einzelnen LED-Spot bringt ein eigener Fertigungsprozess kaum Vorteile. Bei vielen gleichen Räumen sieht das anders aus.
Statt auf der Baustelle jede Platte erneut auszumessen, kann der Betrieb die Maße einmal festlegen. Danach fertigt er gleiche Platten oder Formteile nach denselben Vorgaben.
Dadurch reduziert er:
- wiederholtes Messen und Anzeichnen
- Arbeiten über Kopf
- Nachschnitte an bereits montierten Platten
- unterschiedliche Positionen bei gleichen Deckenfeldern
- Suchaufwand bei der späteren Montage
Außerdem können Fertigung und Baustellenmontage parallel laufen. Während ein Team die Unterkonstruktion vorbereitet, kann ein anderes Team die benötigten Platten und Formteile fertigen.
Fazit: LED-Beleuchtung beginnt mit der Planung der Gipskartondecke
LED-Beleuchtung lässt sich besonders sauber in eine abgehängte Gipskartondecke integrieren, wenn die Planung vor dem Beplanken beginnt.
Zuerst müssen Leuchtenpositionen, Einbautiefe, Unterkonstruktion und Leitungswege feststehen. Danach können die Mitarbeiter die benötigten Platten und Ausschnitte vorbereiten.
Bei wiederkehrenden Deckenfeldern oder Lichtvouten lohnt es sich zudem, gleiche Bauteile zusammenzufassen und vorzufertigen. Dadurch entfallen wiederholtes Messen, Anzeichnen und Nachschneiden auf der Baustelle.
So wird aus dem einzelnen LED-Ausschnitt ein planbarer Ablauf von der Vorbereitung bis zur Montage.
