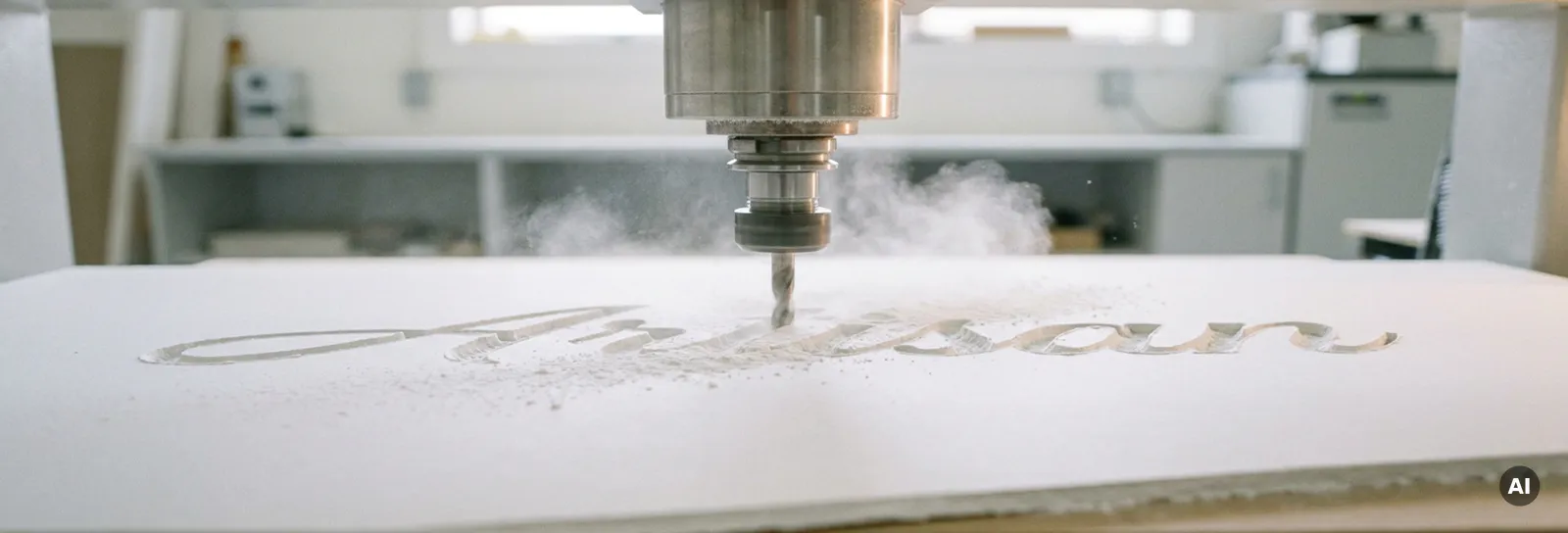

Gravuren und Beschriftungen in Gipskarton entstehen durch eine präzise, flache Fräsung der Plattenoberfläche. Dafür benötigt man einen geeigneten Fräser, eine exakt eingestellte Frästiefe und eine Maschine, die Schriften, Linien oder Konturen reproduzierbar abfahren kann.
Besonders für Logos, Bauteilkennzeichnungen, Raumbezeichnungen oder dekorative Elemente eignet sich die CNC-gesteuerte Bearbeitung. Sie überträgt digitale Vorlagen präzise auf die Gipskartonplatte und ermöglicht identische Ergebnisse bei Einzelteilen und Serien.
Welche Gravuren lassen sich in Gipskarton fräsen?
In Gipskarton lassen sich sowohl technische Beschriftungen als auch dekorative Motive fräsen.
Typische Anwendungen sind:
- Raumnummern
- Bauteilbezeichnungen
- Montagehinweise
- Logos
- Schriftzüge
- Linien und Symbole
- Markierungen für die spätere Montage
- dekorative Muster
- Konturen für Wand- und Deckenelemente
- Kennzeichnungen für vorgefertigte Formteile
Die Gravur kann später sichtbar bleiben, farblich hervorgehoben oder lediglich als Fertigungs- und Montagehilfe genutzt werden.
Wie fein das Ergebnis ausfällt, hängt von Schriftgröße, Fräsergeometrie, Frästiefe und Plattenoberfläche ab.
Wie ist Gipskarton beim Gravieren aufgebaut?
Eine Gipskartonplatte besteht aus einem Gipskern und einer Kartonummantelung. Beide Schichten reagieren unterschiedlich auf die Bearbeitung.
Die Kartonoberfläche kann bei einem stumpfen Werkzeug einreißen oder ausfransen. Der darunterliegende Gipskern ist spröde und erzeugt beim Fräsen feinen Staub.
Deshalb kommt es beim Gravieren besonders auf folgende Punkte an:
- scharfer Fräser
- gleichmäßige Frästiefe
- stabile Plattenauflage
- kontrollierter Vorschub
- wirksame Absaugung
- geeignete digitale Vorlage
Schon geringe Schwankungen bei der Auflage oder Frästiefe können dazu führen, dass Linien unterschiedlich breit oder tief erscheinen.
Welche Fräser eignen sich für Gravuren in Gipskarton?
Für Gravuren in Gipskarton kommen meist kleine Hartmetallfräser zum Einsatz. Hartmetall hält der abrasiven Wirkung des Gipsstaubs länger stand als weniger verschleißfeste Werkzeugmaterialien.
Welche Fräserform geeignet ist, hängt vom gewünschten Ergebnis ab.
V-Nut-Fräser
V-Nut-Fräser besitzen eine spitz zulaufende Schneidengeometrie. Je tiefer sie in das Material eintauchen, desto breiter wird die Gravurlinie.
Sie eignen sich besonders für:
- Schriftzüge
- Logos
- feine Konturen
- dekorative Linien
- unterschiedliche Linienbreiten innerhalb eines Motivs
Der Winkel des Fräsers beeinflusst das Erscheinungsbild. Ein spitzer Fräser erzeugt bei gleicher Tiefe eine schmalere Linie als ein Fräser mit größerem Öffnungswinkel.
Zylindrische Fräser
Zylindrische Fräser erzeugen eine weitgehend gleichbleibende Linienbreite.
Sie eignen sich für:
- technische Kennzeichnungen
- gleichmäßige Nuten
- einfache Symbole
- klare, geradlinige Schriften
- flächige Ausfräsungen
Ein- und mehrschneidige Fräser
Je nach Maschine und Fräsaufgabe können Fräser mit unterschiedlicher Schneidenzahl eingesetzt werden.
Wichtig sind dabei:
- sauberer Materialabtrag
- ausreichende Span- und Staubabfuhr
- ruhiger Lauf
- passende Vorschubgeschwindigkeit
- geringe Belastung der Kartonoberfläche
Welcher Fräser tatsächlich geeignet ist, sollte anhand des Maschinensystems, der Gravurgeometrie und eines Testschnitts bestimmt werden.
Wie tief sollte man Gravuren in Gipskarton fräsen?
Die Frästiefe sollte nur so groß sein, wie es für die gewünschte Sichtbarkeit und Linienbreite notwendig ist.
Flache Gravuren eignen sich für:
- Montagekennzeichnungen
- feine Schriftzüge
- dezente Designlinien
- Markierungen, die später beschichtet werden
Tiefere Gravuren wirken stärker und können nach der Oberflächenbehandlung deutlicher sichtbar bleiben. Gleichzeitig steigt jedoch das Risiko für:
- Ausbrüche
- beschädigte Kartonschichten
- ungleichmäßige Linien
- geschwächte Plattenbereiche
- höheren Staubanfall
Eine feste Universaltiefe lässt sich deshalb nicht sinnvoll vorgeben. Entscheidend sind:
- Fräserform
- Schriftgröße
- Plattentyp
- gewünschte Linienbreite
- spätere Beschichtung
- vorgesehene Funktion der Gravur
Vor dem eigentlichen Bauteil empfiehlt sich immer ein Probeschnitt auf einem Reststück desselben Materials.
Warum ist ein Probeschnitt wichtig?
Ein Probeschnitt zeigt, wie Fräser, Platte und Maschineneinstellung zusammenwirken.
Dabei lässt sich prüfen:
- Ist die Gravur tief genug?
- Bleibt die Kartonoberfläche sauber?
- Sind die Linien gleichmäßig?
- Ist die Schrift gut lesbar?
- Entstehen Ausbrüche?
- Reicht die Absaugung aus?
- Passt die Linienbreite zur digitalen Vorlage?
Gerade bei Logos oder kleinen Schriften können bereits geringe Änderungen an Tiefe oder Werkzeug einen deutlichen Unterschied machen.
Deshalb sollte der Probeschnitt Bestandteil des Fertigungsprozesses sein und nicht erst bei Qualitätsproblemen erfolgen.
Welche Maschine eignet sich für Gravuren und Beschriftungen?
Für präzise Schriften, Logos und freie Konturen eignet sich vor allem eine CNC-gesteuerte Fräsmaschine.
Die CNC-Steuerung bewegt das Werkzeug anhand digitaler Daten über die Platte. Dadurch lassen sich komplexe Formen und Beschriftungen reproduzierbar herstellen.
Handgeführte Fräsmaschinen
Handgeführte Systeme eignen sich für:
- gerade Linien
- einfache Nuten
- einzelne Markierungen
- Bearbeitungen mit Schablone
- kurzfristige Anpassungen
Für komplexe Schriftzüge oder Logos sind sie jedoch nur eingeschränkt geeignet. Die Qualität hängt stark von Schablone, Führung und Bedienung ab.
Stationäre Fräs- und Sägetische
Stationäre Tischsysteme bieten eine stabile Plattenauflage und eignen sich für gerade, wiederholbare Bearbeitungen.
Mit entsprechenden Führungen oder Kopiersystemen können auch wiederkehrende Markierungen und einfache Motive hergestellt werden.
CNC-gesteuerte Maschinen
CNC-Systeme eignen sich besonders für:
- Schriften
- Logos
- Symbole
- freie Konturen
- wiederkehrende Bauteilkennzeichnungen
- variable Daten
- Serienfertigung
- Kombination von Zuschnitt, Ausschnitt und Gravur
Ein großer Vorteil liegt darin, dass mehrere Bearbeitungsschritte auf derselben Platte ausgeführt werden können. So lassen sich beispielsweise Formteilkontur, technische Ausschnitte und Bauteilnummer in einem Fertigungsablauf herstellen.
Wie werden Gravurdaten vorbereitet?
Vor der Bearbeitung muss die gewünschte Beschriftung als digitale Datei oder Maschinenprogramm vorliegen.
Ein typischer Ablauf ist:
- Text, Logo oder Kontur erstellen
- Schriftarten und Linien in bearbeitbare Konturen umwandeln
- Größe und Position festlegen
- Fräser auswählen
- Frästiefe bestimmen
- Werkzeugweg erzeugen
- Daten an die Maschine übertragen
- Probeschnitt durchführen
- Ergebnis prüfen und Programm bei Bedarf anpassen
Besonders bei Schriftarten ist wichtig, dass alle Linien und Innenflächen von der Maschine eindeutig erkannt werden.
Sehr feine Schriften oder kleine Zwischenräume können mit einem zu großen Fräser nicht sauber dargestellt werden.
Welche Schriftarten eignen sich für Gravuren in Gipskarton?
Für gefräste Beschriftungen eignen sich vor allem klare und ausreichend kräftige Schriften.
Gut geeignet sind häufig:
- serifenlose Schriften
- Schriften mit gleichmäßigen Strichstärken
- einfache technische Schriften
- offene Buchstabenformen
- ausreichend große Zeichen
Schwieriger zu bearbeiten sind:
- sehr filigrane Schriften
- kleine Serifen
- enge Innenräume
- stark verschnörkelte Buchstaben
- sehr geringe Strichbreiten
Die Schrift sollte deshalb nicht nur nach dem Design ausgewählt werden. Sie muss auch zum Fräserdurchmesser und zur gewünschten Gravurtiefe passen.
Wie spannt man Gipskarton beim Gravieren richtig auf?
Die Platte muss vollständig und eben aufliegen. Bereits geringe Bewegungen oder Durchbiegungen verändern die Frästiefe.
Geeignete Möglichkeiten sind:
- Vakuumauflage
- mechanische Fixierung
- seitliche Anschläge
- Niederhalter
- ebene Opfer- oder Unterlageplatte
Die Fixierung darf den Fräsweg nicht behindern. Gleichzeitig sollte sie die Gipskartonplatte nicht punktuell beschädigen.
Besonders bei großen Platten ist darauf zu achten, dass auch der mittlere Bereich ausreichend unterstützt wird.
Wie verhindert man Ausbrüche beim Gravieren von Gipskarton?
Ausbrüche entstehen häufig durch stumpfe Werkzeuge, unruhige Plattenführung oder ungeeignete Bearbeitungsparameter.
Folgende Maßnahmen verbessern das Ergebnis:
- scharfe Hartmetallfräser verwenden
- Platte eben und vibrationsfrei auflegen
- Frästiefe nicht unnötig groß wählen
- Vorschub gleichmäßig halten
- kleine und filigrane Konturen langsamer bearbeiten
- Werkzeugzustand regelmäßig kontrollieren
- vor Serienbeginn ein Muster fertigen
- Absaugung direkt an der Bearbeitungsstelle einsetzen
Auch die Reihenfolge der Bearbeitung kann eine Rolle spielen. Gravuren sollten möglichst ausgeführt werden, solange das Bauteil noch sicher und großflächig auf dem Tisch aufliegt.
Wird zuerst die gesamte Außenkontur ausgeschnitten, lässt sich das kleinere Bauteil unter Umständen schlechter fixieren.
Welche Rolle spielen Drehzahl und Vorschub?
Drehzahl und Vorschub müssen zum Werkzeug, zur Gravurtiefe und zur Kontur passen.
Ein zu hoher Vorschub kann:
- Kartonkanten ausreißen
- kleine Buchstaben beschädigen
- ungleichmäßige Linien verursachen
- den Fräser stärker belasten
Ein zu geringer Vorschub kann dagegen zu unnötigem Werkzeugkontakt und einer weniger sauberen Bearbeitung führen.
Pauschale Werte sind wenig sinnvoll, weil sich Maschinen, Fräser und Platten unterscheiden.
Ein guter Ausgangspunkt sind deshalb:
- Werkzeugempfehlungen des Herstellers
- Erfahrungswerte der Maschine
- ein Probeschnitt
- die Sichtprüfung der Kanten
- Kontrolle von Staubentwicklung und Werkzeuglauf
Anschließend werden die Einstellungen schrittweise angepasst.
Wie reduziert man die Staubentwicklung?
Beim Fräsen von Gipskarton entsteht feiner Staub. Deshalb ist eine wirksame Absaugung direkt an der Bearbeitungsstelle wichtig.
Sie verbessert:
- Arbeitsplatzsauberkeit
- Sicht auf die Gravur
- Schutz der Maschinenführungen
- Werkzeugstandzeit
- Qualität der Schnittkante
- Gesundheitsschutz der Mitarbeitenden
Zusätzlich sollten:
- Filter regelmäßig kontrolliert werden
- Absaugschläuche frei bleiben
- Maschinenflächen gereinigt werden
- persönliche Schutzmaßnahmen eingehalten werden
- Staub nicht mit Druckluft verteilt werden
Die notwendige Absaugtechnik richtet sich nach Maschine, Material und Arbeitsumgebung.
Wie werden Gravuren nach dem Fräsen weiterbearbeitet?
Die weitere Bearbeitung hängt davon ab, ob die Gravur sichtbar bleiben oder nur als Markierung dienen soll.
Mögliche Schritte sind:
- Staub gründlich entfernen
- lose Kartonfasern beseitigen
- Oberfläche grundieren
- Gravur farblich hervorheben
- gesamte Platte beschichten
- Vertiefung verspachteln, falls sie nur temporär benötigt wurde
- Bauteil für die Montage kennzeichnen
Bei sichtbaren Designgravuren sollte vorab getestet werden, wie Grundierung und Farbe auf der gefrästen Gipsfläche wirken.
Der Gipskern kann Farbe anders aufnehmen als die Kartonoberfläche. Dadurch entstehen ohne geeignete Vorbereitung möglicherweise unterschiedliche Farbtöne.
Wofür eignen sich Gravuren in der Trockenbau-Vorfertigung?
Gravuren müssen nicht immer dekorativ sein. In der Vorfertigung können sie auch den Materialfluss und die Montage unterstützen.
Mögliche Anwendungen sind:
- Bauteilnummern
- Raumzuordnungen
- Geschosskennzeichnungen
- Montagereihenfolgen
- Hinweise zur Faltrichtung
- Positionen von Anschlüssen
- Kennzeichnung von Vorder- und Rückseite
- Orientierung für Folgearbeiten
- Logos oder Projektkennzeichnungen
Dadurch bleibt die Information direkt am Bauteil erhalten.
Das kann Verwechslungen reduzieren und die Zuordnung auf der Baustelle erleichtern.
Welche Vorteile bietet CNC-Gravur bei Serienbauteilen?
Bei Serienbauteilen bietet CNC-Gravur eine hohe Wiederholgenauigkeit.
Einmal vorbereitete Daten können erneut verwendet oder für weitere Bauteile angepasst werden.
Dadurch lassen sich:
- identische Logos fertigen
- fortlaufende Bauteilnummern vergeben
- unterschiedliche Raumnamen einfügen
- wiederkehrende Symbole nutzen
- Gravur und Zuschnitt kombinieren
- Folgeaufträge schneller vorbereiten
Besonders bei variablen Beschriftungen zeigt sich der Vorteil digitaler Fertigung. Das Grundbauteil bleibt gleich, während sich beispielsweise Nummer oder Raumbezeichnung automatisch ändern.
Wann lohnt sich CNC-Fräsen für Gravuren?
CNC-Fräsen lohnt sich besonders, wenn:
- Schriften oder Logos exakt wiedergegeben werden müssen
- mehrere gleiche Gravuren benötigt werden
- Beschriftungen regelmäßig variieren
- Gravur und Bauteilzuschnitt kombiniert werden
- komplexe Konturen entstehen
- digitale Planungsdaten vorhanden sind
- eine spätere Wiederholung wahrscheinlich ist
Eine feste Mindeststückzahl gibt es nicht.
Auch ein einzelnes komplexes Logo kann eine CNC-Bearbeitung rechtfertigen. Bei einer einfachen geraden Markierung kann dagegen ein handgeführtes Werkzeug ausreichen.
Welche Fehler treten beim Gravieren von Gipskarton häufig auf?
Der Fräser ist zu groß
Ein zu großer Fräser kann feine Buchstaben und kleine Innenkonturen nicht sauber abbilden.
Die Gravur ist zu tief
Eine unnötig tiefe Bearbeitung erhöht Staub, Bearbeitungszeit und Ausbruchrisiko.
Die Platte liegt nicht eben
Unebenheiten führen zu wechselnden Gravurtiefen.
Die Schrift ist zu filigran
Dünne Linien oder enge Zwischenräume können ausbrechen oder unleserlich werden.
Der Fräser ist stumpf
Stumpfe Schneiden reißen den Karton und verschlechtern die Kontur.
Die Absaugung ist unzureichend
Staub verdeckt die Bearbeitungsstelle und belastet Maschine und Arbeitsumgebung.
Der Probeschnitt fehlt
Fehler bei Tiefe, Linienbreite oder Schriftgröße fallen dann erst am fertigen Bauteil auf.
Die Oberflächenbehandlung wurde nicht getestet
Farbe oder Grundierung kann auf Gipskern und Karton unterschiedlich wirken.
Die Gravur wird nach dem Zuschnitt ausgeführt
Kleine oder unregelmäßige Bauteile lassen sich schlechter fixieren als eine vollständige Platte.
Wie lässt sich die Qualität von Gravuren kontrollieren?
Nach dem ersten Bauteil sollten folgende Punkte geprüft werden:
- stimmt die Position?
- ist die Schrift vollständig?
- sind Linien und Innenkonturen sauber?
- bleibt die Frästiefe gleichmäßig?
- gibt es Ausbrüche?
- ist die Gravur gut lesbar?
- passt die Linienbreite?
- lässt sich die Oberfläche wie geplant beschichten?
- stimmt die Zuordnung zum Bauteil?
Bei Serienfertigung empfiehlt sich zusätzlich eine regelmäßige Stichprobenkontrolle.
Dadurch lässt sich Werkzeugverschleiß früh erkennen.
Fazit:
Gravuren und Beschriftungen in Gipskarton entstehen durch das präzise Zusammenspiel von digitaler Vorlage, geeignetem Fräser, stabiler Plattenauflage und kontrollierten Maschineneinstellungen.
Für einfache Linien oder einzelne Markierungen können handgeführte Systeme ausreichen. Sobald jedoch Schriften, Logos, variable Kennzeichnungen oder wiederkehrende Konturen benötigt werden, bietet CNC-Technik klare Vorteile.
Sie ermöglicht reproduzierbare Gravuren und kann Beschriftung, Zuschnitt und weitere Bearbeitungsschritte in einem Ablauf verbinden.
Entscheidend bleibt jedoch die Vorbereitung: Schriftgröße, Fräser, Frästiefe und Oberflächenbehandlung sollten vor der eigentlichen Fertigung an einem Muster getestet werden.
Wie flextos Ihren Trockenbaubetrieb konkret unterstützt
Seit über 17 Jahren entwickelt und produziert flextos Made in Germany Maschinenlösungen speziell für den Trockenbau und die industrielle Vorfertigung von Formteilen. Mit weltweit mehr als 2.000 Kunden zählen wir heute zu den führenden Spezialisten und Marktführern für Fräs-, Säge- und CNC-Maschinen im Trockenbau.
Unser Fokus liegt auf präzisen Schnitten, wirtschaftlicher Vorfertigung und effizienten Fertigungsprozessen, von der mobilen Baustellenlösung bis hin zur automatisierten CNC-Fertigung.
Mit den SUPERCUT Maschinen unterstützen wir Trockenbauunternehmen, Vorfertigungsbetriebe und industrielle Ausbauunternehmen weltweit dabei, ihre Produktion nachhaltig effizienter zu gestalten:
- präzise Zuschnitte und saubere Kanten bei Standard- und Sonderformteilen
- wirtschaftliche Vorfertigung von Formteilen und Trockenbauelementen
- reduzierte Montagezeiten auf der Baustelle
- weniger Ausschuss und reproduzierbare Qualität
- mobile und stationäre Lösungen für Werkstatt und Baustelle
- skalierbare Maschinenkonzepte, vom Handwerk bis zur industriellen Fertigung
Als Marktführer für Maschinen im Trockenbau entwickeln, produzieren und vertreiben wir unsere Systeme selbst, praxisnah, anwenderorientiert und mit direktem Bezug zur täglichen Arbeit im Innenausbau.
Wenn Sie wissen möchten, welche Lösung zu Ihrem Betrieb und Ihren Anforderungen passt, beraten wir Sie gerne persönlich.
Ähnliche Artikel
- Welche Trockenbau-Arbeiten lassen sich mit einer Maschine schneller erledigen?
- Serienfertigung im Trockenbau: Ab wann lohnt sie sich?
- Wie lassen sich Durchlaufzeiten in der Trockenbaufertigung verkürzen?
- Wie lässt sich staubarmes Fräsen im Trockenbau realisieren?
- Handarbeit oder Maschine: Was ist besser für die Vorfertigung?
