Eine Fräsmaschine im Trockenbau kann deutlich mehr als Platten auf Maß bringen. Mit passenden Werkzeugen und definierten Einstellungen lassen sich Gipskartonplatten fräsen, nuten und zu Formteilen weiterverarbeiten. Typische Anwendungen reichen von L- und U-Formteilen über Rohrverkleidungen und Nischen bis zu Lichtvouten, Abkofferungen und Bauteilen mit Aussparungen.
Besonders interessant wird die maschinelle Bearbeitung, wenn sich Geometrien oder Arbeitsschritte regelmäßig wiederholen. Statt jedes Bauteil auf der Baustelle erneut auszumessen, anzureißen und zuzuschneiden, können Maße und Fräspositionen einmal festgelegt und für weitere Teile genutzt werden.
Der eigentliche Vorteil liegt deshalb nicht in einem einzelnen schnelleren Fräsvorgang. Er entsteht durch einen reproduzierbaren Fertigungsprozess vom Aufmaß bis zum montagefertigen Formteil.
Was kann eine Fräsmaschine im Trockenbau?
Eine Fräsmaschine trägt Material an definierten Stellen einer Platte ab. Dadurch entstehen beispielsweise Nuten, Aussparungen, Faltungen oder Konturen.
Bei Gipskarton ist besonders die Herstellung gefalteter Formteile interessant. Wird eine Nut so eingebracht, dass eine Kartonschicht erhalten bleibt, kann die Platte anschließend entlang dieser Linie gefaltet werden. Aus einer ebenen Platte entsteht so zum Beispiel ein L- oder U-Formteil.
Je nach Maschine und Werkzeug lassen sich außerdem Konturen und Aussparungen bearbeiten. In Kombination mit einer Säge können Platten zunächst auf das benötigte Format gebracht und anschließend gezielt gefräst werden.
Damit deckt eine Fräsmaschine verschiedene Arbeitsschritte innerhalb der Formteilfertigung im Trockenbau ab.
Welche Formteile lassen sich mit einer Fräsmaschine herstellen?
Welche Formteile möglich sind, hängt von Maschine, Werkzeug und Geometrie ab. Im Trockenbau treten jedoch einige Anwendungen besonders häufig auf.
Dazu gehören:
- L-Formteile für Ecken, Laibungen und Abschlüsse
- U-Formteile für Rohr- und Installationsverkleidungen
- Rohrverkleidungen und Koffer
- Lichtvouten und Deckenprofile
- Nischen und Einbauelemente
- Aussparungen für Leuchten, Lüftung oder Installationen
- Abkofferungen im Wand- und Deckenbereich
- Rundungen und Sonderkonturen
- individuelle Formteile nach Planung oder Aufmaß
Dabei müssen nicht alle Bauteile identisch sein. Eine Rohrverkleidung kann beispielsweise unterschiedliche Breiten besitzen, während der grundlegende Fertigungsablauf gleich bleibt.
Genau hier greift ein wichtiger Grundsatz: Standardisierte Fertigungsprozesse ermöglichen individuelle Bauteile in Serie.
Wie werden Rohrverkleidungen mit einer Fräsmaschine gefertigt?
Rohrverkleidungen sind ein typischer Anwendungsfall für maschinell gefertigte Gipskarton-Formteile.
Statt mehrere einzelne Plattenstreifen zuzuschneiden und anschließend auf der Baustelle zu einer Verkleidung zusammenzusetzen, kann eine Platte gezielt genutet und gefaltet werden.
Ein möglicher Ablauf lautet:
Maße übernehmen → Platte auf Format bringen → Fräsungen einstellen → Nuten herstellen → Formteil falten → kontrollieren → kennzeichnen
Bei mehreren ähnlichen Rohrverkleidungen können dieselben Grundeinstellungen mehrfach genutzt werden. Das reduziert wiederholtes Anreißen und Einrichten.
Auf der Baustelle verlagert sich der Schwerpunkt dadurch von der Herstellung stärker zur Montage.

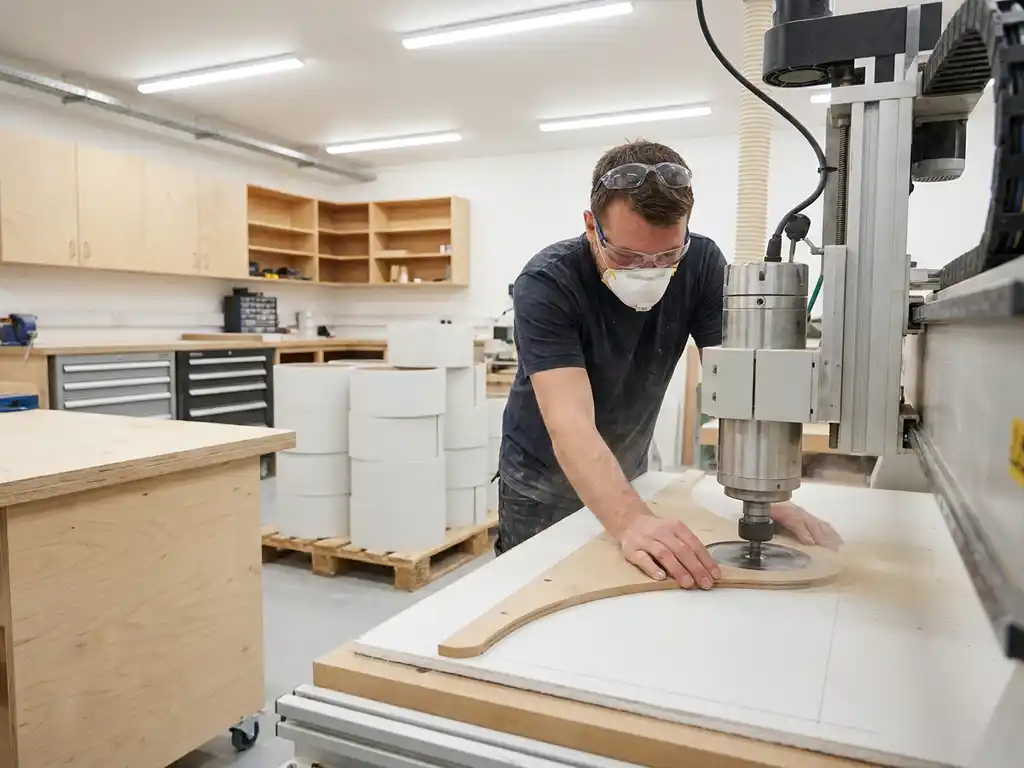

Wie entstehen Lichtvouten aus Gipskarton?
Auch Lichtvouten lassen sich mit einer Fräsmaschine im Trockenbau vorbereiten. Je nach Konstruktion werden dafür mehrere Fräsungen benötigt, damit aus der flachen Platte ein mehrseitiges Deckenformteil entsteht.
Die Form wird zunächst aus Planung oder Aufmaß abgeleitet. Danach werden Zuschnitt und Fräspositionen festgelegt. Anschließend wird die Platte bearbeitet, gefaltet und kontrolliert.
Gerade bei wiederkehrenden Lichtvouten kann ein definierter Fertigungsprozess Vorteile bieten. Werden beispielsweise mehrere Räume mit derselben Grundgeometrie ausgestattet, können Einstellungen und Arbeitsschritte wiederverwendet werden.
Dabei bleibt die einzelne Voute durchaus individuell. Abmessungen können sich unterscheiden, während Herstellung und Qualitätskontrolle nach demselben Grundprinzip ablaufen.
Welche Aussparungen lassen sich fräsen?
Fräsmaschinen können auch für definierte Aussparungen eingesetzt werden. Dazu gehören beispielsweise Öffnungen für Leuchten, Lüftung, technische Installationen oder andere Einbauelemente.
Bei einem einzelnen Ausschnitt kann die Bearbeitung direkt auf der Baustelle sinnvoll sein. Wiederholen sich jedoch Position und Geometrie, kann eine maschinelle Vorfertigung den Ablauf vereinfachen.
Statt jede Öffnung erneut anzureißen, wird die Position einmal eingestellt oder digital definiert. Das erste Bauteil wird kontrolliert. Stimmen Maße und Lage, können weitere Teile nach derselben Vorgabe gefertigt werden.
Besonders bei Serien ist dieser Kontrollpunkt entscheidend. Eine falsche Einstellung sollte erkannt werden, bevor weitere Platten bearbeitet werden.
Welche Rolle spielen Anschläge und Führungssysteme?
Für wiederkehrende Formteile ist die Fräsmaschine allein nicht ausreichend. Ebenso wichtig ist, wie die Platte positioniert und geführt wird.
Feste Anschläge helfen dabei, dieselbe Fräsposition mehrfach zu nutzen. Eine stabile Plattenauflage verhindert, dass sich das Werkstück während der Bearbeitung verschiebt oder durchbiegt.
Ein reproduzierbarer Prozess kann deshalb so aussehen:
Anschlag einstellen → erstes Bauteil fertigen → Maß prüfen → Einstellung freigeben → Serie fertigen
Dadurch muss nicht bei jedem Teil erneut gemessen und angerissen werden.
Der wirtschaftliche Hebel liegt also häufig nicht in höherer Maschinengeschwindigkeit, sondern darin, einmal geprüfte Einstellungen für mehrere Bauteile weiterzuverwenden.
Stationäre oder mobile Fräsmaschine im Trockenbau?
Welche Lösung sinnvoll ist, hängt vor allem vom Fertigungsort ab.
Eine stationäre Fräsmaschine beziehungsweise ein fester Fräs- und Sägetisch eignet sich für Betriebe, die Formteile regelmäßig in einer Werkstatt herstellen. Materialbereitstellung, Absaugung und Fertigteilbereich können dort dauerhaft organisiert werden.
Mobile Systeme sind dagegen interessant, wenn die Bearbeitung an wechselnden Standorten erfolgt oder Maße erst direkt auf der Baustelle feststehen. Sie ermöglichen einen definierten Maschinenprozess näher am Einbauort.
Für viele Trockenbaubetriebe kann eine Kombination sinnvoll sein: planbare Formteile werden in der Werkstatt vorgefertigt, kurzfristige Anpassungen erfolgen mobil auf der Baustelle.
Damit übernimmt jede Lösung die Arbeit, für die sie im Gesamtprozess am besten geeignet ist.
Wann ist CNC für die Formteilfertigung sinnvoll?
CNC-gesteuerte Systeme werden vor allem dann interessant, wenn die Bearbeitung komplexer wird oder digitale Fertigungsdaten regelmäßig wiederverwendet werden können.
Bei einem einfachen L-Formteil kann ein fester Anschlag ausreichend sein. Bei mehreren Ausschnitten, Rundungen oder komplexen Konturen kann dagegen ein digital definierter Bearbeitungsweg Vorteile bieten.
Ein einmal geprüftes Programm lässt sich für passende Bauteile erneut nutzen. Dadurch reduziert sich die wiederholte Übertragung von Konturen und Fräspositionen.
CNC ist deshalb nicht automatisch die bessere Lösung für jede Serienfertigung. Entscheidend ist, wie viel wiederkehrende Einrichtung und Bearbeitung tatsächlich digitalisiert werden kann.
Welche Materialien kann eine Fräsmaschine im Trockenbau bearbeiten?
Im Mittelpunkt steht häufig Gipskarton. Je nach Maschine und Werkzeug können jedoch auch andere geeignete Plattenwerkstoffe bearbeitet werden.
Dazu können beispielsweise Gipsfaserplatten, Holzwerkstoffe oder bestimmte Kunststoffe gehören.
Wichtig ist dabei, die Einstellungen nicht einfach von einem Material auf das nächste zu übertragen. Unterschiedliche Werkstoffe können andere Werkzeuge und Bearbeitungsparameter benötigen.
Auch die Absaugung muss zum Material und zur Bearbeitung passen.
Deshalb sollte vor der Fertigung feststehen:
Material → Werkzeug → Einstellung → Testteil → Kontrolle
Erst danach sollte eine Serie gestartet werden.
Wie verändert eine Fräsmaschine die Vorfertigung?
Der größte Nutzen entsteht, wenn die Fräsmaschine in einen klaren Vorfertigungsprozess eingebunden wird.
Ohne Vorfertigung kann der Ablauf beispielsweise so aussehen:
messen → anreißen → zuschneiden → fräsen → anpassen → montieren
Bei planbaren Formteilen kann daraus werden:
Aufmaß → Fertigungsdaten → Zuschnitt und Fräsung → Kontrolle → Kennzeichnung → Montage
Damit werden Arbeitsschritte aus der Baustelle in eine definierte Fertigungsumgebung verlagert.
Das reduziert nicht automatisch jede Montagezeit. Maße und Planung müssen stimmen, die Bauteile müssen richtig gekennzeichnet sein und die Logistik zur Baustelle muss funktionieren.
Erst wenn diese Schritte zusammenspielen, wird aus einer Fräsmaschine ein Werkzeug zur Prozessoptimierung.
Wann lohnt sich die maschinelle Formteilfertigung?
Eine pauschale Stückzahl lässt sich nicht sinnvoll festlegen.
Entscheidend ist, wie häufig dieselben oder ähnliche Bearbeitungen vorkommen. Ein einfaches Einzelteil kann weiterhin schneller mit vorhandenen Handwerkzeugen hergestellt werden. Bei mehreren Rohrverkleidungen, Lichtvouten oder anderen Formteilen können sich feste Einstellungen dagegen auf mehrere Bauteile verteilen.
Auch die Komplexität spielt eine Rolle. Ein Formteil mit mehreren Fräsungen kann bereits bei kleineren Mengen einen deutlich größeren Fertigungsaufwand verursachen als ein einfacher Zuschnitt.
Für die Entscheidung sollten Betriebe deshalb den heutigen Ablauf betrachten: Wie viel Arbeitszeit entfällt auf Messen, Anreißen, Fräsen und Nacharbeiten? Welche Einstellungen lassen sich mehrfach verwenden? Und welche Tätigkeiten entfallen später auf der Baustelle?
So lässt sich der Nutzen anhand des eigenen Prozesses beurteilen.
Wie misst man den Nutzen einer Fräsmaschine im Betrieb?
Statt allgemein von höherer Produktivität zu sprechen, können konkrete Kennzahlen verglichen werden.
Interessant sind beispielsweise:
- Fertigungszeit pro Formteil
- Rüstzeit pro Serie
- Nacharbeitszeit
- Zahl der Fehlteile
- Materialverbrauch
- Montagezeit auf der Baustelle
- Facharbeiterstunden für Zuschnitt und Formteilherstellung
Damit lässt sich für ein konkretes Bauteil vergleichen, wie sich der bisherige Ablauf gegenüber der maschinellen Vorfertigung verändert.
Diese Daten zeigen wesentlich klarer, ob die Maschine tatsächlich einen wirtschaftlichen Effekt erzeugt.
Fazit: Eine Fräsmaschine erweitert die Möglichkeiten der Formteilfertigung
Eine Fräsmaschine im Trockenbau kann für zahlreiche Anwendungen eingesetzt werden – von einfachen L- und U-Formteilen über Rohrverkleidungen und Aussparungen bis zu Lichtvouten und komplexeren Sondergeometrien.
Der entscheidende Vorteil entsteht jedoch nicht dadurch, möglichst viele Formen mit einer Maschine herstellen zu können. Relevant ist, welche Bauteile regelmäßig benötigt werden und welche Arbeitsschritte sich dadurch reproduzierbar organisieren lassen.
Feste Anschläge, definierte Einstellungen und bei Bedarf CNC-gesteuerte Bearbeitungswege unterstützen diesen Prozess. In Verbindung mit einer klaren Vorfertigung können Formteile bereits vor der Montage hergestellt, kontrolliert und der Baustelle zugeordnet werden.
Der wirtschaftliche Hebel liegt deshalb nicht allein im Fräsen selbst. Er entsteht, wenn aus Aufmaß, Bearbeitung und Montage ein klarer Prozess wird, bei dem wiederkehrende Arbeitsschritte nicht für jedes Bauteil neu ausgeführt werden müssen.
