Gipskarton nuten: Wie entsteht eine saubere Faltung ohne Ausrisse?

Wer Gipskarton sauber nuten möchte, muss vor allem die Frästiefe kontrollieren. Der Gipskern wird an der späteren Faltstelle so weit entfernt, dass die gegenüberliegende Kartonschicht erhalten bleibt. Sie verbindet die beiden Plattenbereiche weiterhin miteinander und ermöglicht die kontrollierte Faltung.

Ist die Nut zu flach, bleibt zu viel Gipskern stehen. Beim Falten entsteht dann unnötiger Widerstand, und die Platte kann unkontrolliert brechen. Wird dagegen zu tief gefräst, kann auch die verbleibende Kartonschicht beschädigt werden.

Eine saubere Faltung entsteht deshalb nicht durch möglichst tiefes Fräsen, sondern durch eine reproduzierbare Einstellung, die zur verwendeten Platte und zur gewünschten Geometrie passt.

Wie funktioniert das Nuten von Gipskarton?

Beim Nuten wird entlang einer definierten Linie Material aus der Gipskartonplatte herausgefräst. Die Platte wird dabei nicht vollständig getrennt.

Nach der Bearbeitung besteht sie weiterhin aus einem zusammenhängenden Bauteil. Die verbleibende Kartonschicht wirkt an der Frässtelle als flexible Verbindung. Dadurch lässt sich die Platte in die gewünschte Form bringen.

So entstehen beispielsweise:

• L-Formteile
• U-Formteile
• Rohrverkleidungen
• Vouten
• Koffer und Abkofferungen
• mehrseitige Formteile

Der wesentliche Vorteil besteht darin, dass nicht mehrere einzelne Plattenstreifen zugeschnitten und anschließend zusammengefügt werden müssen. Eine ebene Platte wird gezielt bearbeitet und danach gefaltet.

Wie tief muss die Nut im Gipskarton sein?

Eine pauschale Nuttiefe ist wenig sinnvoll, weil sie von der verwendeten Plattendicke und vom gewünschten Formteil abhängt.

Entscheidend ist das Ergebnis: Der Gipskern muss an der Faltstelle ausreichend entfernt sein, während die rückseitige Kartonschicht erhalten bleibt.

Deshalb sollte die Einstellung nicht nur anhand eines Zahlenwertes vorgenommen werden. Besser ist ein Probeteil. Nach der ersten Fräsung wird geprüft, ob sich die Platte ohne starken Widerstand falten lässt und ob die verbleibende Kartonschicht unbeschädigt ist.

Ein sinnvoller Ablauf lautet:

Frästiefe einstellen → Testnut herstellen → Platte falten → Kartonschicht kontrollieren → Einstellung freigeben

Erst danach sollten weitere Teile mit derselben Einstellung gefertigt werden.

Warum entstehen beim Gipskarton-Nuten Ausrisse?

Ausrisse entstehen häufig dann, wenn Material, Werkzeug und Maschinenführung nicht sauber zusammenspielen.

Ein verschlissenes Werkzeug kann den Gipskern stärker reißen als schneiden. Auch eine Platte, die während der Bearbeitung verrutscht oder vibriert, führt zu ungleichmäßigen Fräskanten.

Eine weitere Ursache liegt in der falschen Frästiefe. Bleibt zu viel Material stehen, muss beim späteren Falten mehr Kraft aufgebracht werden. Dadurch können Gipskern oder Kartonschicht unkontrolliert brechen.

Die wichtigsten Einflussfaktoren sind deshalb:

Werkzeugzustand → Frästiefe → Plattenführung → gleichmäßige Bearbeitung → Kontrolle

Statt Ausrisse erst nach der Serie zu bewerten, sollte das erste Bauteil direkt geprüft werden.

Welche Nutformen gibt es bei Gipskarton?

Je nach Formteil können unterschiedliche Nutgeometrien notwendig sein.

Eine häufig eingesetzte Variante ist die V-förmige Nut. Sie ermöglicht definierte Faltungen und eignet sich beispielsweise für Winkel und viele klassische Formteile.

Daneben können andere Nutgeometrien verwendet werden, wenn das Bauteil eine andere Faltung oder Verbindung benötigt. Entscheidend ist dabei, dass Nutform und gewünschte Endgeometrie zusammenpassen.

Die Wahl sollte deshalb immer vom fertigen Bauteil ausgehen:

Welcher Winkel oder welche Geometrie soll entstehen? → Welche Nutform ermöglicht diese Faltung?

So wird das Werkzeug aus dem Formteil abgeleitet und nicht umgekehrt.

Wie beeinflusst das Fräswerkzeug die Nutqualität?

Das Werkzeug hat direkten Einfluss darauf, wie sauber der Gipskern entfernt wird und wie gleichmäßig die Nutkante ausfällt.

Ein geeignetes Werkzeug sollte zur gewünschten Nutform und zur verwendeten Platte passen. Ebenso wichtig ist sein Zustand. Mit zunehmendem Verschleiß kann sich das Bearbeitungsbild verändern.

Deshalb sollte bei Serien nicht erst reagiert werden, wenn zahlreiche Formteile schlechte Kanten zeigen. Sinnvoller ist eine regelmäßige Sichtkontrolle von Werkzeug und Testnut.

Auch die Maschinenparameter sollten nicht ungeprüft von einem Material auf ein anderes übertragen werden. Unterschiedliche Plattentypen können sich bei der Bearbeitung anders verhalten.

Ein reproduzierbarer Prozess benötigt deshalb dokumentierte Einstellungen für Material, Werkzeug und Frästiefe.

Wie wichtig ist die Plattenführung beim Nuten?

Sehr wichtig. Eine gleichmäßige Nut entsteht nur, wenn die Platte während der Bearbeitung kontrolliert geführt wird.

Verrutscht das Werkstück, verändert sich die Position der Fräsung. Kippt oder biegt sich die Platte, kann auch die Tiefe ungleichmäßig werden.

Bei Einzelteilen kann eine handgeführte Lösung ausreichend sein. Werden jedoch viele gleiche Formteile gefertigt, bieten feste Anschläge und ein definierter Fräsplatz Vorteile. Die Einstellung kann für mehrere Werkstücke beibehalten werden.

Gerade hier zeigt sich der Unterschied zwischen Einzelbearbeitung und Vorfertigung:

Bei einem Einzelteil wird die Nut einmal hergestellt. Bei einer Serie muss derselbe Bearbeitungsprozess mehrfach gleich funktionieren.

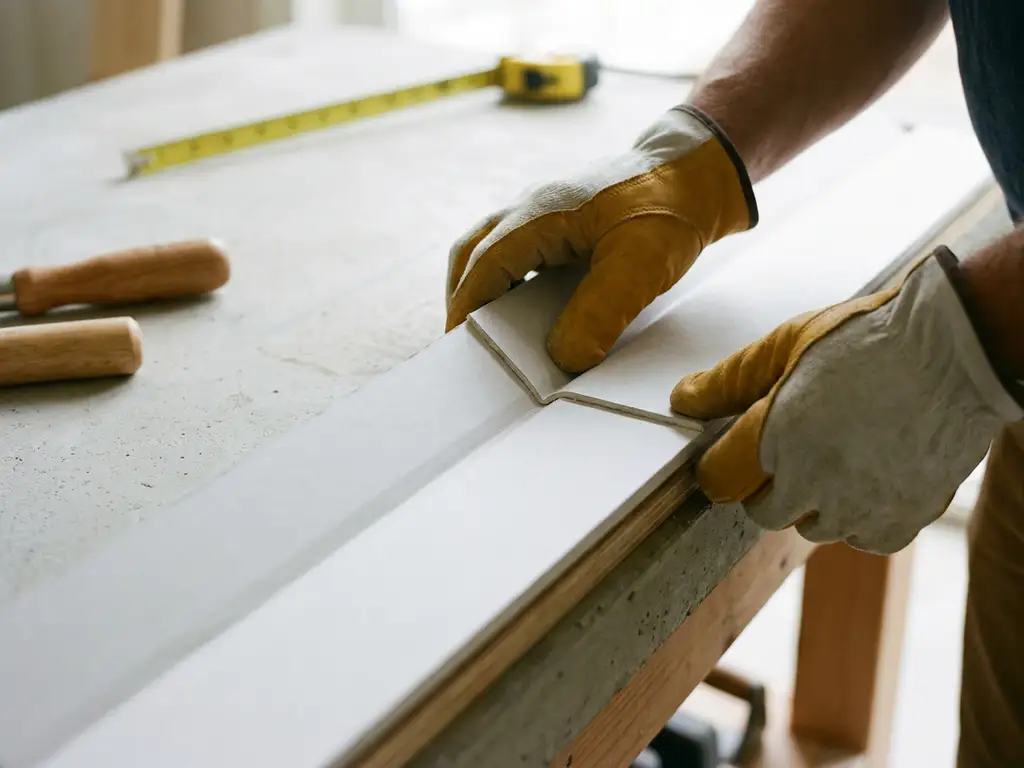

Wie faltet man eine genutete Gipskartonplatte sauber?

Nach dem Nuten sollte die Platte entlang der vorbereiteten Frässtelle gleichmäßig gefaltet werden. Punktuelle Belastung oder ruckartiges Biegen erhöht das Risiko, dass die verbleibende Kartonschicht beschädigt wird.

Die Faltung sollte deshalb über die gesamte Nutlänge kontrolliert erfolgen. Bei längeren Formteilen kann es sinnvoll sein, die Platte an mehreren Stellen gleichzeitig zu führen.

Zeigt die Platte beim Falten ungewöhnlich hohen Widerstand, sollte nicht einfach mehr Kraft eingesetzt werden. Stattdessen muss geprüft werden, ob die Nut ausreichend tief und gleichmäßig ausgeführt wurde.

Ein sauberer Prozess lautet:

Nut kontrollieren → Platte gleichmäßig führen → Form herstellen → Winkel prüfen

So wird verhindert, dass Fehler der Fräsung erst durch eine beschädigte Faltung sichtbar werden.

Wie kontrolliert man die Qualität einer Nut?

Bei einem einzelnen Formteil sollte geprüft werden, ob die Fräsung gleichmäßig verläuft und die Kartonschicht auf der Rückseite erhalten geblieben ist.

Bei Serien ist zusätzlich die Wiederholbarkeit entscheidend. Das erste Teil wird vollständig gefräst, gefaltet und kontrolliert. Erst danach wird die Einstellung für weitere Formteile verwendet.

Zu prüfen sind insbesondere:

• Verlauf der Nut
• gleichmäßige Frästiefe
• Zustand der verbleibenden Kartonschicht
• saubere Faltung
• gewünschter Winkel oder Endgeometrie

Damit wird Qualitätskontrolle Teil des Fertigungsprozesses und nicht erst eine Prüfung auf der Baustelle.

Welche Maschinen eignen sich zum Gipskarton-Nuten?

Für einzelne Formteile können handgeführte Fräslösungen ausreichen. Sie bieten Flexibilität, erfordern jedoch eine sichere Führung und saubere Tiefeneinstellung.

Bei regelmäßig wiederkehrenden Bauteilen können stationäre oder mobile Frästische einen definierten Fertigungsplatz schaffen. Anschläge und Tiefeneinstellungen lassen sich dort für weitere Formteile beibehalten.

CNC-gesteuerte Systeme werden interessant, wenn unterschiedliche Fräspositionen oder komplexere Formteile nach digitalen Fertigungsdaten hergestellt werden sollen.

Die Maschine sollte dabei nicht das Ausgangskriterium sein. Entscheidend ist zunächst:

Welche Formteile werden gefertigt? Wie häufig wiederholen sich die Nutpositionen? Wie stark unterscheiden sich die Bauteile?

Erst danach lässt sich die passende Technik auswählen.

Wann lohnt sich die Vorfertigung genuteter Gipskarton-Formteile?

Besonders sinnvoll wird Vorfertigung, wenn gleiche oder ähnliche Formteile mehrfach benötigt werden.

Bei der Fertigung auf der Baustelle muss jede Nut erneut angezeichnet, eingestellt und ausgeführt werden. In der Vorfertigung kann eine geprüfte Einstellung für weitere Bauteile genutzt werden.

Aus einem Ablauf wie:

messen → anreißen → fräsen → falten → montieren

wird dadurch:

einstellen → erstes Formteil prüfen → Serie fertigen → kennzeichnen → montieren

Der wirtschaftliche Hebel liegt deshalb nicht allein in einer hohen Fräsgeschwindigkeit. Entscheidend ist, wie häufig Einstellungen und Arbeitsschritte für mehrere Bauteile wiederverwendet werden können.

Welche Fehler sollte man beim Gipskarton-Nuten vermeiden?

Ein häufiger Fehler ist, direkt mit einer Serie zu beginnen, ohne die Einstellung vorher an einem Testteil zu prüfen.

Ebenso problematisch sind verschlissene Werkzeuge, instabile Plattenführung oder das ungeprüfte Übernehmen einer Einstellung für einen anderen Plattentyp.

Auch beim Falten selbst können Fehler entstehen. Wird die Platte an einem einzelnen Punkt stark belastet, kann die verbleibende Kartonschicht beschädigt werden.

Besser ist ein klarer Ablauf:

Material prüfen → Maschine einstellen → Testteil nuten → Faltung kontrollieren → Serie freigeben

Damit werden Fehler dort erkannt, wo sie entstehen, und nicht erst nach mehreren gefertigten Bauteilen.

Fazit: Saubere Gipskarton-Faltungen beginnen mit einer kontrollierten Nut

Gipskarton sauber zu nuten bedeutet, den Gipskern an der Faltstelle gezielt zu entfernen und gleichzeitig die verbindende Kartonschicht zu erhalten.

Für ein reproduzierbares Ergebnis müssen Frästiefe, Werkzeugzustand und Plattenführung zusammenpassen. Bei Serien sollte das erste Formteil vollständig genutet, gefaltet und kontrolliert werden, bevor weitere Teile entstehen.

Maschinentechnik kann dabei helfen, Einstellungen wiederholbar zu nutzen. Der eigentliche Vorteil entsteht jedoch aus dem Prozess.

Eine saubere Faltung ist kein Zufallsprodukt. Sie entsteht, wenn Nutgeometrie und Frästiefe einmal korrekt festgelegt, geprüft und anschließend für weitere Formteile reproduzierbar eingesetzt werden.
